97 91 01

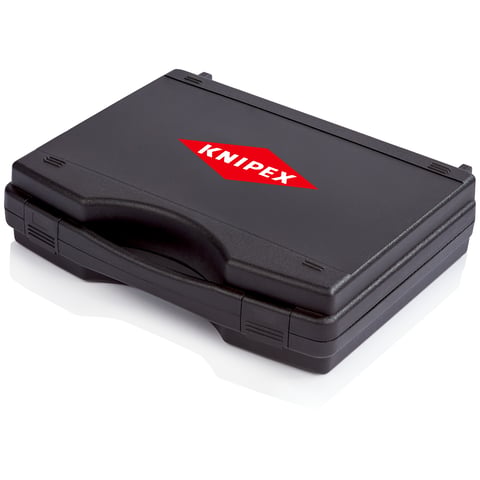

Werkzeugkoffer für Photovoltaik
1 x 12 12 11, 1 x 95 16 165, 1 x 97 43 200
- Bestückt mit Werkzeugen für die Photovoltaik
- Mit Präzisions-Abisolierzange 12 12 11 mit Formmessern für kleinere Abisolierwerte 1,5 / 2,5 / 4,0 / 6,0 mm²
- Mit Kabelschere 95 16 165 für Cu-Kabel bis Ø 15 mm
- Mit Crimp-Systemzange 97 43 200 A für auswechselbare Crimpeinsätze; Crimpdruck ist werkseitig präzise eingestellt (kalibriert)
- Ohne Crimpeinsätze - für individuelle Bestückung - bitte separat bestellen (siehe Art.-Nr. 97 49..)
- Mit Montagewerkzeug (Innensechskantschlüssel) zum Wechseln der Crimpeinsätze
- Schlagfester Kunststoffkoffer
- Schaumstoffeinlage mit Mulden für die Aufnahme der Werkzeuge, für Crimpeinsätze (nicht enthalten) und Positionierhilfen
- Abmessungen, außen (B x H x T): 345 x 80 x 280 mm
Technische Eigenschaften
Artikel-Nr.
97 91 01
EAN
4003773070351
Gewicht
1.964 g
Abmessungen
280 x 80 mm
REACH- Konformität
enthält keine SVHC
RoHS- Konformität
nicht anzuwenden
Passendes Zubehör
12 12 12
Präzisions-Abisolierzange Mit Formmessern
181-250 mm
atramentiert / lackiert / brüniert
Mehrkomponenten-Hüllen
4,0 – 10,0 mm²
97 49 59
Crimpeinsatz Für Solar-Steckverbinder Helios H4 (Amphenol)
97 49 62
Crimpeinsatz Für Solar-Steckverbinder (Huber + Suhner)
2,5 + 4,0 mm²
97 49 63
Crimpeinsatz Für Solar-Steckverbinder (Huber + Suhner)
4,0 + 6,0 mm²
97 49 65
Crimpeinsatz Für Solar-Steckverbinder MC3 (Multi-Contact)
2,5 – 6,0 mm²
97 49 66
Crimpeinsatz Für Solar-Steckverbinder MC4 (Multi-Contact)
2,5 – 6,0 mm²
97 49 66 4
Crimpeinsatz Für Solar-Steckverbinder MC4 (Multi-Contact) schneiden - abisolieren - crimpen
4,0 mm²
97 49 66 6
Crimpeinsatz Für Solar-Steckverbinder MC4 (Multi-Contact) schneiden - abisolieren - crimpen
6,0 mm²
97 49 67
Crimpeinsatz Für Solar-Steckverbinder SunCon (Hirschmann)
2,5 – 6,0 mm²
97 49 68
Crimpeinsatz Solarlok®-Crimp
1,5 – 6,0 mm²
97 49 69 1
Crimpeinsatz Für Solar-Steckverbinder gesis® solar PST 40 (Wieland)
1,0 / 1,5 / 2,5 / 4,0 mm²
97 49 69 2
Crimpeinsatz Für Solar-Steckverbinder gesis® solar PST 40 (Wieland)
4,0 – 10,0 mm²
97 49 59 1
Positionierhilfe für 97 49 59 (Solar-Steckverbinder Helios H4)
97 49 65 1
Positionierhilfe für 97 49 65 (Solar-Steckverbinder MC3)
97 49 66 1
Positionierhilfe für 97 49 66 (Solar-Steckverbinder MC4)
97 49 68 1
Positionierhilfe für 97 49 68 (Solar-Steckverbinder Solarlok)
97 49 69 11
Positionierhilfe für 97 49 69 1 und 97 49 69 2
97 49 66 2
Montagewerkzeug-Set Für Solar-Steckverbinder MC4 (Multi-Contact)
