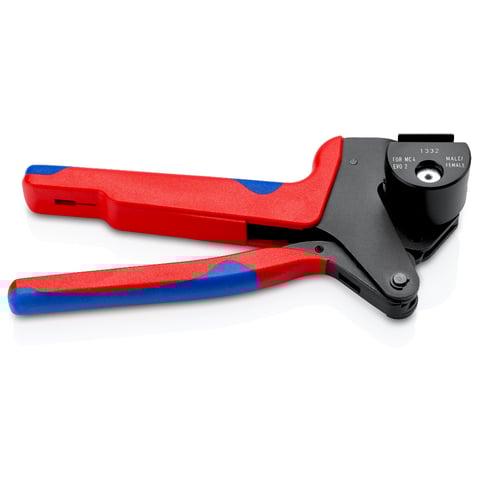

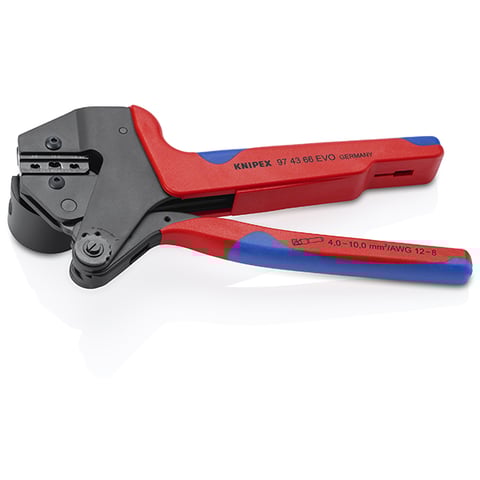

97 43 66 EVO

Crimp-Systemzange

Für auswechselbare Crimpeinsätze

Die Crimp-Systemzangen von KNIPEX gehören durch wechselbare Einsätze zu den flexibelsten Crimpzangen überhaupt: mit jeweils passgenauen, hochpräzisen Einsätzen und zahlreichen Kontaktaufnahmen für weit über 1000 Anwendungen.

Die 97 43 66 EVO ist eine Sonderausführung mit vergrößerter Greifweite, die mit vormontiertem Crimpeinsatz samt Kontaktaufnahme die besonders robusten MC4 EVO2-Photovoltaik-Verbinder mit 4, 6 und sogar 10 mm² verpresst.

In Deutschland und vielen anderen Ländern setzen Solarteure zur Verkabelung von Photovoltaik-Anlagen schon lange auf MC4-Verbinder. Für sehr große Anlagen und überall dort, wo besonders raue Umweltbedingungen herrschen, setzen sich die Nachfolger immer mehr durch: die deutlich verbesserten MC4 EVO 2-Verbinder.

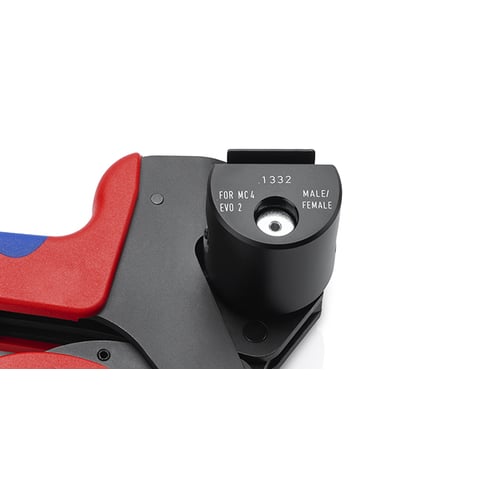

Die Crimp-Systemzange 97 43 66 EVO ist die Spezialistin für diese modernen und robusten PV-Verbinder. Dieses Sondermodell der Crimp-Systemzange bietet eine vergrößerte Öffnungsweite, mit der sie auch EVO 2-Verbinder mit 10 mm² verpressen kann. Ihr vormontierter Crimpeinsatz bietet eine große Kapazität – mit Crimpbetten für Leiter mit 4, 6 oder 10 mm². Die ebenfalls vormontierte Kontaktaufnahme sorgt beim Verpressen für die optimale Ausrichtung der Verbinder. Mit diesem speziellen ""Locator"" und ihrer nahezu parallelen Crimpbewegung stellt die Systemzange immer die maximale Leitfähigkeit sicher, was sie zum Profistandard für große PV-Installationen macht.

MC4 EVO 2 und KNIPEX 97 43 66 EVO: perfekt für große Photovoltaik-Anlagen

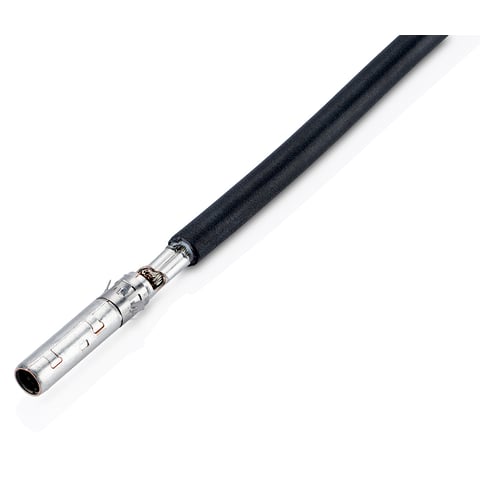

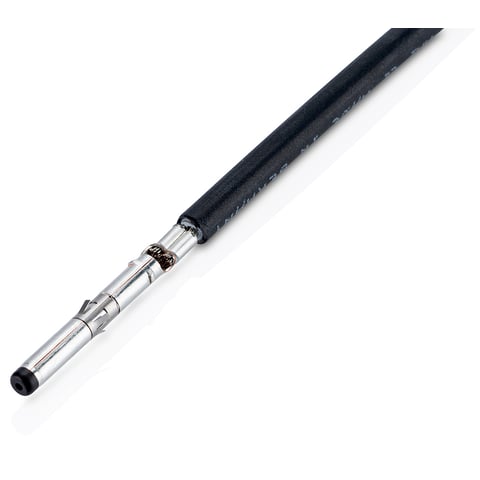

Gerade bei PV-Anlagen kommt es auf beste Leitfähigkeit an – minderwertige Crimpergebnisse schmälern durch höheren Widerstand den elektrischen und damit finanziellen Ertrag. Allgemein gilt: Die praktisch parallele Pressbewegung von Systemzangen wie der KNIPEX 97 43 66 EVO verhindert Lückenbildung zwischen den Litzen, wie sie bei vielen Crimpzangen mit sogenanntem ""V-Crimp"" fast zwangsläufig auftreten. Der vormontierte Locator richtet die Verbinder zusätzlich optimal aus, sodass die sich beim Verpressen so perfekt wie technisch eben möglich schließen. Das sorgt für noch bessere Leitfähigkeit und weiteren Schutz vor Umwelteinflüssen.

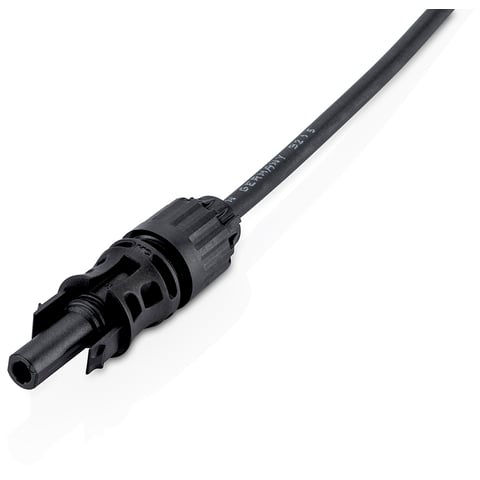

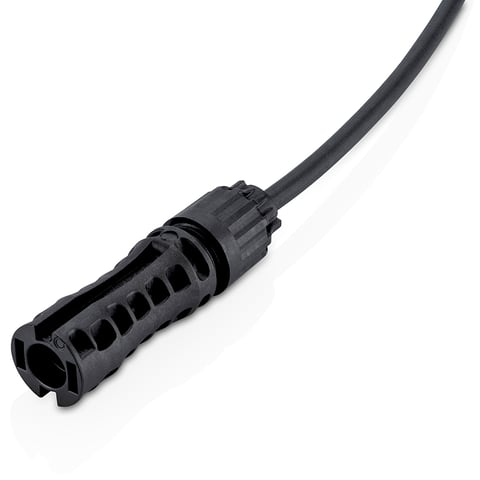

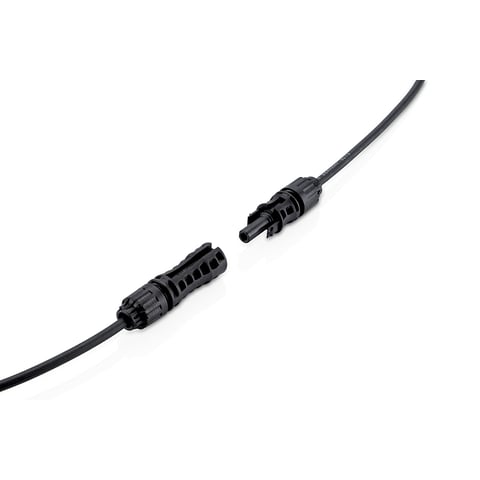

Die modernen MC4 EVO 2-Verbinder bringen im Speziellen weitere Vorteile: Diese wasserdichten Steckverbinder eignen sich ähnlich wie MC4 allgemein für Niedervolt-Gleichstrom-Leitungen, sind aber noch robuster und haben eine höhere Grenztemperatur. Daher eignen sie sich besonders für sehr große PV-Anlagen – und überall dort, wo rauere Umweltbedingungen herrschen.

Flexibel wie kaum eine zweite Crimpzange

Abgesehen von der Spezialfähigkeit für MC4 EVO 2-Verbinder mit bis zu 10 mm² ist die 97 43 66 EVO natürlich weiterhin eine universell einsetzbare Crimp-Systemzange mit hervorragenden Eigenschaften. Die als Zubehör erhältlichen Crimpeinsätze und Kontaktaufnahmen der Serie 97 49 XX erlauben weit über 1000 weitere Crimpanwendungen: vom einfachen Kabelschuh bis hin zu zahlreichen Spezialverbindern. Crimpeinsätze für Anwendungen, die über das angebotene Sortiment hinausgehen, bietet KNIPEX in der Regel auf Anfrage. Fürs Verpressen von ""normalen"" MC4-Verbindern reicht übrigens der Austausch der vormontierten gegen die optionale Kontaktaufnahme 97 49 71 1.

Die Zwangssperre der Systemzange, im Fall des Falles entriegelbar, sorgt für gleichbleibend hohe Crimpqualität. Der beste Crimpdruck bis zum Öffnen der Zange ist werkseitig präzise eingestellt, also perfekt kalibriert, außerdem bei Bedarf nachstellbar. Die Hebelübersetzung bewirkt eine spürbare Kraftverstärkung und sorgt für ermüdungsarmes Arbeiten mit einer oder bei Bedarf auch zwei Händen. Und: Alle Crimp-Systemzangen sind sehr langlebig, denn ihr Korpus besteht aus Chrom-Vanadin-Elektrostahl in Sondergüte und ist zudem sorgfältig ölgehärtet.
