Knipex Logo

97 52 19
Crimpzange
Auch für Zweihandbedienung

  • Für lötfreie elektrische Verbindungen
  • Bis zu 30 % reduzierte Handkraft gegenüber handelsüblichen Crimpzangen durch Hebelübersetzung
  • Gleichbleibend hohe Crimpqualität durch Präzisionseinsätze und Zwangssperre (entriegelbar)
  • Crimpdruck ist werkseitig präzise eingestellt (kalibriert)
  • Zweihandbedienung für einfaches Vercrimpen großer Leiterquerschnitte
  • Gutes Handling durch ausgewogene Schwerpunktlage, abgewinkelten Kopf und ergonomisch geformte Griffe
  • Crimpeinsatz ist nicht wechselbar
Technische Eigenschaften
Artikel-Nr.
97 52 19
EAN
4003773052142
Zange
brüniert
Kopf
brüniert
Griffe
mit rutschhemmenden Kunststoff-Hüllen
Gewicht
567 g
Abmessungen
250 x 65 x 23 mm
REACH- Konformität
enthält SVHC
RoHS- Konformität
nicht anzuwenden
Anwendung
isolierte + unisolierte Aderendhülsen
Kapazität Quadratmillimeter
35 — 50 mm²
Anzahl der Nester
2
AWG
2 / 0

Anwenderfreundlichkeit pur: Präzision bei geringem Zeit- und Kraftaufwand

Aderendhülsen professionell vercrimpen

Mit der Crimpzange KNIPEX 97 52 19 ist das Crimpen von Aderendhülsen – auch mit großen Querschnitten – denkbar einfach. Intuitiv macht der Anwender mit diesem Werkzeug alles richtig. So entstehen elektrisch sichere Verbindungen.

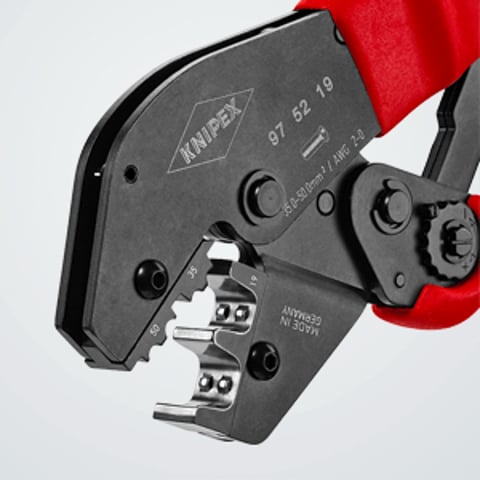

In den präzisionsgefertigten Crimpprofilen werden isolierte und unisolierte Aderendhülsen zuverlässig mit den Leitern verpresst. Der Crimpdruck ist werksseitig bereits optimal eingestellt.

Erst beim Erreichen des eingestellten Crimpdrucks öffnet sich die Zange. Das stellt die automatische Zwangssperre sicher. Bei Bedarf ist die Zwangssperre entriegelbar. Der Crimpdruck lässt sich nachjustieren.

30 % weniger Kraftaufwand – das Hebelprinzip wird hier doppelt genutzt

Angewandte Physik macht es möglich, dass bei der Knipex 97 52 19 im Vergleich zu herkömmlichen Crimpzangen bis zu 30 % weniger Kraftaufwand nötig ist. Ihre ergonomischen Griffe sind so geformt, dass sich ein langer Hebelarm ergibt. Sie eignen sich auch für die Zweihandbedienung bei großen Kabelquerschnitten. Zusätzlich ist eine spezielle Hebelübersetzung in die Crimpzange integriert. Bereits wenig Handkraft kommt dadurch gut verstärkt und wohldosiert an der Aderendhülse an. Der Anwender kann mit wenig Mühe und geringem Zeitaufwand aus Leitern und Aderendhülsen professionelle Anschlüsse fertigen.

In drei einfachen Arbeitsschritten zur professionellen Crimpverbindung

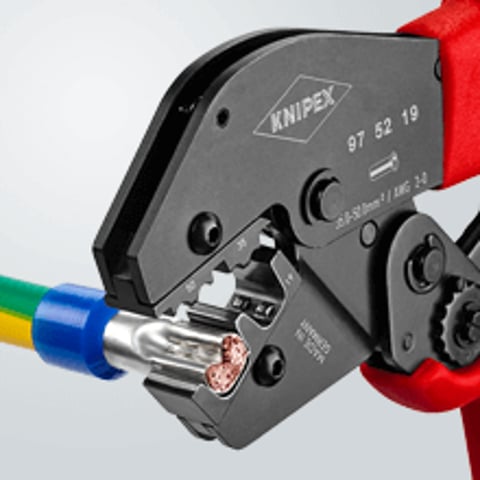

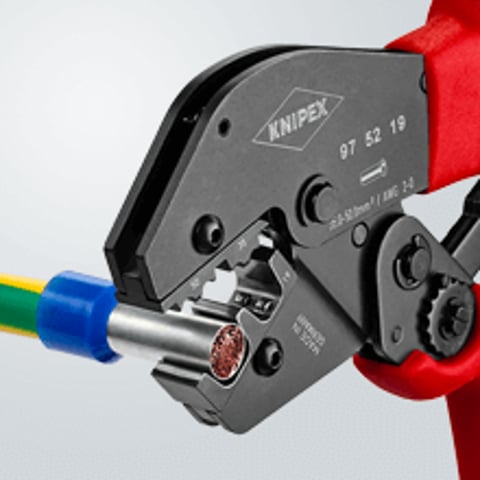

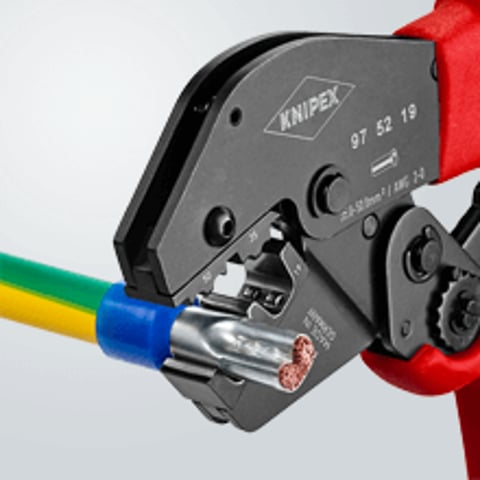

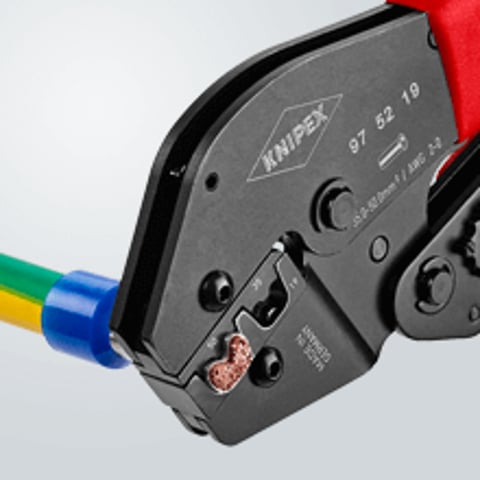

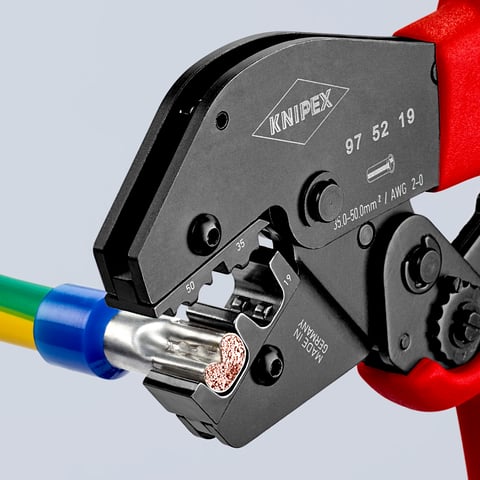

Arbeitsschritt eins: Eine isolierte bzw. unisolierte Aderendhülse wird eingelegt. Arbeitsschritt zwei: Der untere Zangenschenkel wird mit zwei Fingern herangezogen, bis beide Backen auf der zu vercrimpenden Aderendhülse aufliegen. So wird diese im Crimpprofil fixiert. Arbeitsschritt drei: Nach dem Einführen des abisolierten Kabels wird der Crimpvorgang ausgeführt – präzise und dauerhaft sicher. Die hohen Knipex-Qualitätsstandards und die Materialwahl von Chrom-Vanadin-Elektrostahl in Sondergüte sorgen dafür, dass alle Qualitäten dieser Crimpzange für eine lange Zeit erhalten bleiben.

Brief overview

Besonders anwender-freundliche Hebel-Crimpzange

Für isolierte und unisolierte Aderendhülsen mit 35 – 50 mm² Kapazität

Langer Hebelarm für Ein- und Zweihandbedienung

Kniehebelsystem für hohe Effizienz

Zwangssperre (entriegelbar) löst erst bei Erreichen des optimalen Crimpdrucks aus

Gleichbleibend hohe Crimpqualität dank Crimpdruck-Kalibrierung (nachjustierbar)

Die Knipex-Qualitätsstandards sorgen für optimale Arbeitsergebnisse und lange Lebensdauer

Guter Halt in der Hand dank ergonomischer Griffform

Chrom-Vanadin-Elektrostahl in Sondergüte; ölgehärtet

Griffe mit rutschhemmenden Kunststoff-Hüllen

Länge 250 mm

Gewicht netto 567 g

Für Kalibrierungsanfragen wenden Sie sich bitte an unsere Tochterfirma RENNSTEIG WERKZEUGE GMBH unter folgendem Kontakt:



Herr Uwe Wagner

[email protected]

Tel.: 036847 441-59
