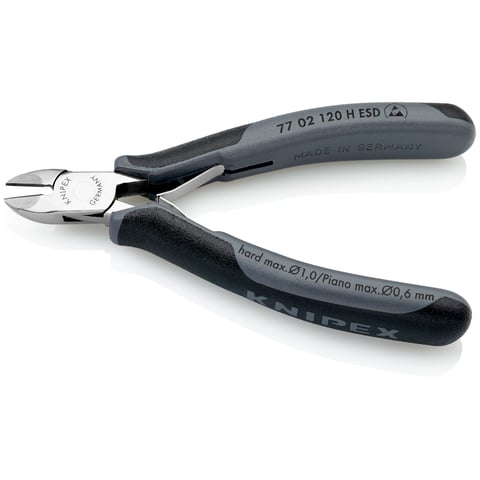

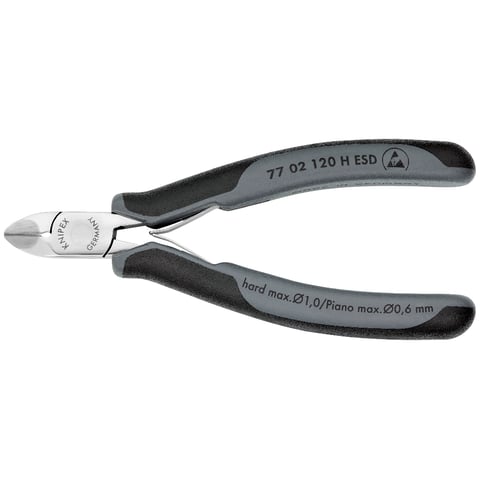

77 02 120 H ESD

Elektronik-Seitenschneider mit eingesetzter Hartmetallschneide ESD

Harte Drähte präzise schneiden – auch Piano-, Nickel-, Wolfram- und Diodendraht

Kompakt in den Abmessungen – außerordentlich in der Schneidleistung

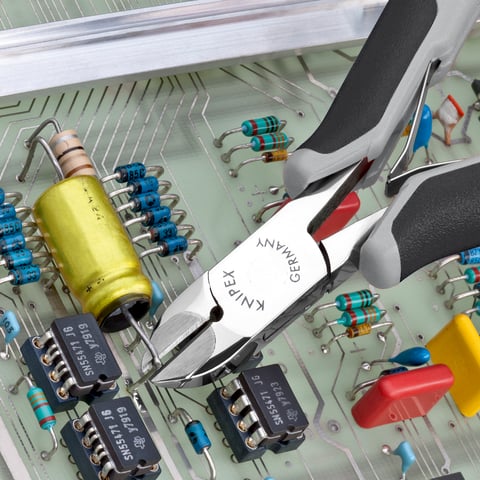

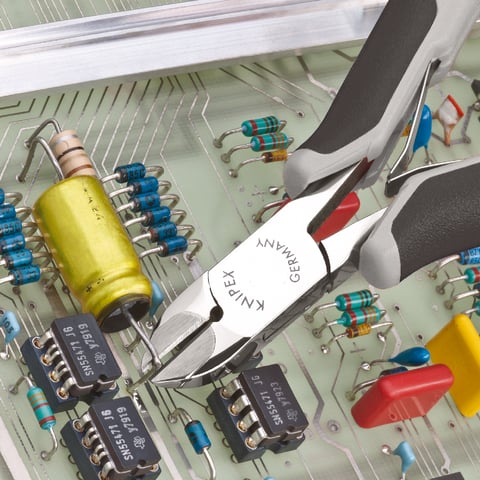

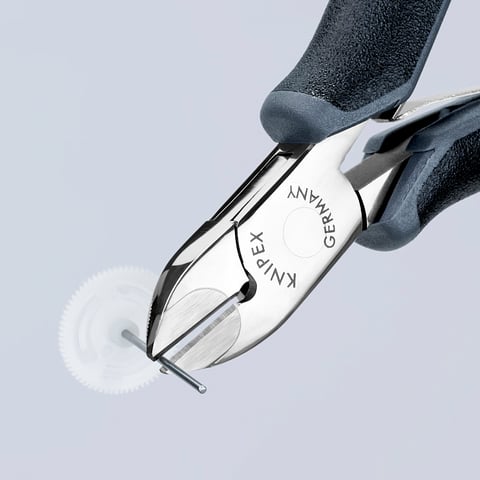

Im Unterschied zu anderen Seitenschneidern für die Elektronik ist der Elektronik-Seitenschneider 77 02 120 H ESD von Knipex eine Kombination aus Feinwerkzeug und Hochleistungszange mit ESD-Schutz. Feinwerkzeug, weil er mit 120 mm Länge und 85 g Gewicht kompakt und leicht ist: ideal für beengte Platzverhältnisse z.B. auf Leiterplatten oder in Schutzgehäusen. Und Hochleistungszange mit ESD-Schutz, weil sich die eingesetzten Präzisions-Hartmetallschneiden auch für besonders harte und zähe Drahtarten besonders im Bereich von Platinen und empfindlichen Elektronikbauteilen eignen. Bedingt durch den kurzen Zangenkopf ergibt sich eine starke Hebelwirkung. Das sind Idealbedingungen für die Kraftentfaltung an den Schneiden und die Dosierung der Handkraft. Dank der herausragenden Schneidenhärte von 80 – 83 HRC schneidet er weichen Draht bis Ø 2,0 mm, harten Draht bis Ø 1,0 mm und Federstahldraht (z.B. Piano-, Nickel-, Wolfram- und Diodendraht) bis Ø 0,6 mm.

Durchgestecktes, spielfreies Gelenk. Hohe Schnittqualität und lange Haltbarkeit

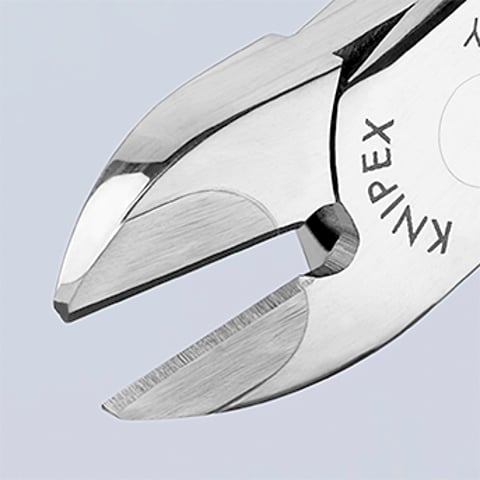

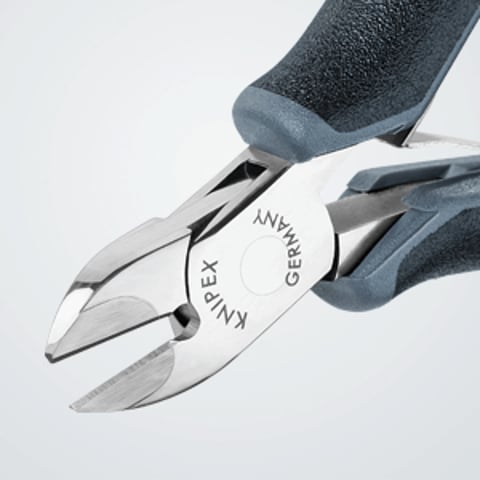

Das leichtgängige und spielfreie Gelenk des Elektronik-Seitenschneiders Knipex 77 02 120 H ESD ist durchgesteckt. Bei durchgesteckten Gelenken wird der innere Zangenschenkel durch zwei großflächige Lagerflächen im äußeren Zangenschenkel beidseitig geführt. Kippbewegungen, wie sie bei aufgelegten Zangengelenken auftreten, werden dadurch vermieden. Die Niete werden daher nur auf Scherung, nicht aber auf Biegung belastet. Dies führt zu einer hohen Qualität der Schneidvorgänge und zu langer Lebensdauer. Die Hartmetallschneiden übertreffen mit der Schneidenhärte von 80 - 83 HRC Schneidwerte und Standzeit herkömmlicher schneidender Zangen bei weitem. Für optimale Haltbarkeit werden sie in den geschmiedeten Zangenrohling eingelötet. Ergonomisch vorteilhaft ist die reibungsarme Doppelfeder. Sie unterstützt das sanfte und gleichmäßige Öffnen nach dem Schneidvorgang.

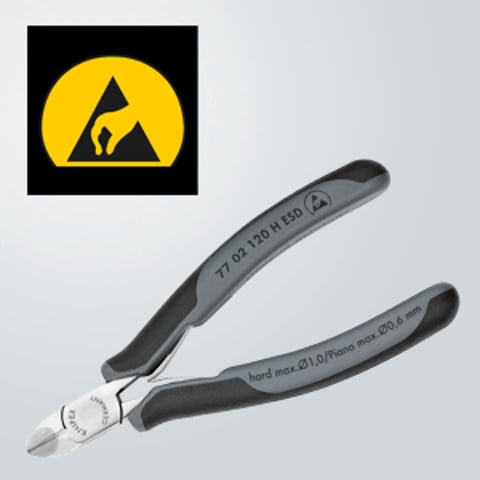

ESD-Schutz vor unkontrollierter elektrostatischer Entladung; Sicherheitsrostschutz

Speziell in der Elektronik sind plötzliche Entladungen infolge elektrostatischer Ladungsunterschiede gefürchtet. Beim Elektronik-Seitenschneider Knipex 77 02 120 H ESD wird die elektrostatische Energie gleichmäßig und kontrolliert (dissipativ) über die Griffe abgeleitet. Seine Griffe sind leitfähig – also nicht spannungsisolierend. Dadurch wird ein langsamer, für die Elektronik ungefährlicher Ladungsausgleich möglich. Unbedenklich für empfindliche Elektronikkomponenten ist auch der Rostschutz. Der mit großer Sorgfalt fürs Detail gefertigte Elektronik-Seitenschneider Knipex 77 02 120 H ESD erhält statt einer Verchromung eine Spiegelpolitur und einen feinen Ölfilm zum Schutz vor Korrosion. Daher können keine Chromteile abplatzen und auf Leiterplatten fallen. Die Spiegelpolitur schützt die Zange in Verbindung mit einem feinen Ölfilm für den Werkstattbetrieb völlig ausreichend vor Korrosion, wenn der Ölfilm gelegentlich erneuert wird.

Elektronik-Seitenschneider „H“ mit hoher Leistung z.B. für Raumfahrtindustrie

Knipex bietet ein umfangreiches Sortiment von durchgesteckten Elektronik-Seitenschneidern für Anwendungen in der Elektronik, der Feinmechanik – und mit den Modellen, bei denen eine Präzisions-Hartmetallschneide eingesetzt ist, auch für Anwendungen z.B. in der Luft- und Raumfahrtindustrie. Diese Zangen zeichnen sich durch hohe Präzision und Funktionalität aus – und die schon lange sprichwörtliche Knipex-Haltbarkeit.
