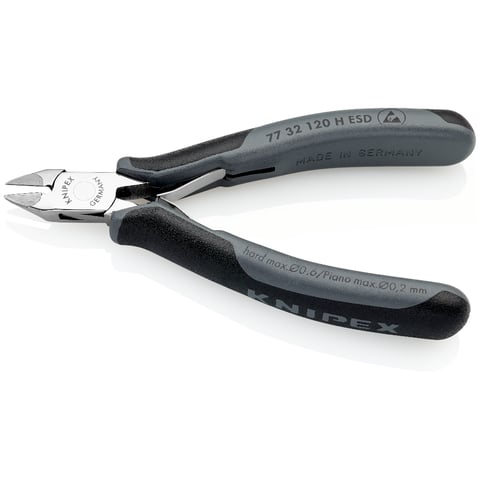

77 32 120 H ESDElektronik-Seitenschneider mit eingesetzter Hartmetallschneide ESD
- Für extreme Anforderungen an schneidende Zangen durch harte oder zähe Materialien, z. B. Piano-, Nickel-, Wolfram- und Diodendraht, wie sie immer häufiger in der Elektronik- und Luft-/Raumfahrtindustrie eingesetzt werden
- Immer das richtige Schneidwerkzeug, auch bei härtestem Material
- Präzisions-Hartmetallschneiden eingelötet in geschmiedete Rohlinge
- Stabiles, durchgestecktes und spielfreies Gelenk
- Schneidenhärte der HM-Schneiden 80 - 83 HRC
- Zangen mit Hartmetallschneiden haben eine wesentlich höhere Standzeit als solche mit konventionellen Schneiden
- Dauerhaft zuverlässige Schneidergebnisse durch die Vermeidung von Schneidendeformationen durch Überlastung
- Hohe Kostenersparnis durch längere Lebensdauer der Zangen
- Griffe elektrisch ableitend – dissipativ

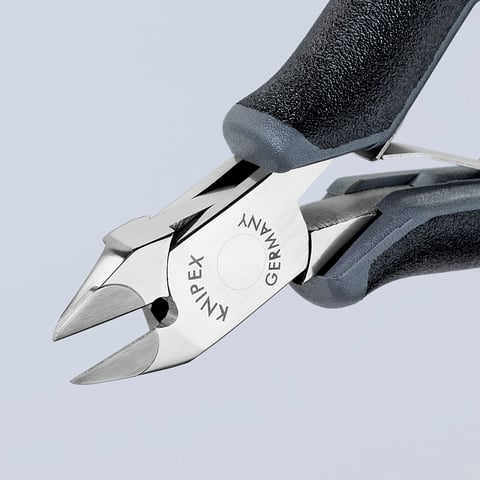

- Spitzer Kopf mit Auskehlung
- Mit kleiner Facette
Schneidwerte mittelharter Draht (Durchmesser)
Schneidwerte harter Draht (Durchmesser)
Schneidwerte Pianodraht (Durchmesser)
Harten Draht schneiden – auch Piano-, Nickel-, Wolfram- und Diodendraht
Kompakt in den Abmessungen – außerordentlich in der Schneidleistung
Mit 120 mm Länge und nur 80 g Gewicht ist der Elektronik-Seitenschneider Knipex 77 32 120 H ESD sehr kompakt und leicht. Das macht ihn ideal für beengte Platzverhältnisse, wie sie auf Leiterplatten oder in Schutzgehäusen gegeben sind. Zudem ist dieser Elektronik-Seitenschneider Feinwerkzeug und Hochleistungszange zugleich. Die eingesetzten Präzisions-Hartmetallschneiden eignen sich mit der Schneidenhärte von 80 bis 83 HRC auch für besonders harte und zähe Drahtarten. Der Elektronik-Seitenschneider Knipex 77 32 120 H ESD schneidet weichen Draht bis Ø 1,6 mm, harten Draht bis Ø 0,6 mm und Pianodraht bis Ø 0,2 mm. Bedingt durch den kurzen Zangenkopf ergibt sich eine starke Hebelwirkung. Für die Kraftentfaltung an den Schneiden und die Dosierung der Handkraft sind somit ausgezeichnete Bedingungen gegeben.
Durchgestecktes, spielfreies Gelenk. Hohe Schnittqualität und lange Haltbarkeit
Das durchgesteckte Gelenk des Elektronik-Seitenschneiders Knipex 77 32 120 H ESD ist leichtgängig und spielfrei. Der innere Zangenschenkel wird hier durch zwei großflächige Lagerflächen im äußeren Zangenschenkel beidseitig geführt. Typische Kippbewegungen bei aufgelegten Zangengelenken werden bei durchgesteckten Gelenken vermieden. Die Niete werden nur auf Scherung, nicht aber auf Biegung belastet. Dies führt zu einer hohen Qualität der Schneidvorgänge und zu langer Lebensdauer. Die Hartmetallschneiden mit der Schneidenhärte von 80 – 83 HRC übertreffen die Schneidwerte herkömmlicher schneidender Zangen bei weitem. Für höchste Haltbarkeit werden sie in den geschmiedeten Zangenrohling eingelötet. Ergonomisch vorteilhaft ist die reibungsarme Doppelfeder. Sie unterstützt das sanfte und gleichmäßige Öffnen nach dem Schneidvorgang.

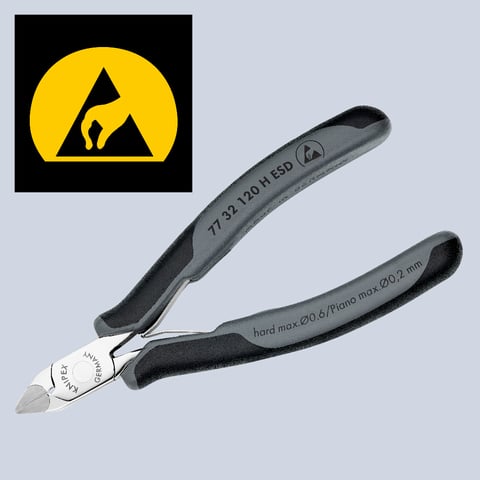

ESD-Schutz vor unkontrollierter elektrostatischer Entladung; Sicherheitsrostschutz
Plötzliche Entladungen infolge elektrostatischer Ladungsunterschiede sind in der Elektronik gefürchtet, weil sie elektronische Bauteile beschädigen können. Beim Elektronik-Seitenschneider Knipex 77 32 120 H ESD wird die elektrostatische Energie gleichmäßig und kontrolliert über die Griffe abgeleitet. Das ist möglich, weil die Griffe leitfähig sind – also nicht spannungsisolierend. Dadurch entsteht ein langsamer, ungefährlicher Ladungsausgleich. Auch der Rostschutz ist für empfindliche Elektronikkomponenten unbedenklich. Statt einer Verchromung erhält der Elektronik-Seitenschneider Knipex 77 32 120 H ESD eine Spiegelpolitur und einen feinen Ölfilm zum Schutz vor Korrosion. Somit ist auch das Risiko von Störungen auf Leiterplatten durch abplatzende Chromteile ausgeschlossen. Die Spiegelpolitur schützt die Zange in Verbindung mit einem feinen Ölfilm für den Werkstattbetrieb völlig ausreichend vor Korrosion, wenn der Ölfilm gelegentlich erneuert wird.
Kompakter Seitenschneider für feine Schneidarbeiten z. B. in Elektronik und Feinmechanik
Schneidwerte: weicher Draht Ø 1,6 mm, mittelharter Draht Ø 1,0 mm, harter Draht Ø 0,6 mm, Pianodraht Ø 0,2 mm
Durchgestecktes Gelenk
Spiegelpolitur plus feiner Ölfilm bieten Schutz vor Rost
Spezial-Werkzeugstahl in Sondergüte, geschmiedet, ölgehärtet
Eingesetzte Hartmetallschneiden mit einer Schneidenhärte von 80 – 83 HRC
Griffe mit Mehrkomponenten-Hüllen, elektrostatisch ableitend
Länge 120 mm
Gewicht netto 80 g
Elektronik-Seitenschneider „H“ mit besonders hoher Schneidleistung
Knipex bietet ein umfangreiches Sortiment von durchgesteckten Elektronik-Seitenschneidern für Anwendungen in der Elektronik, der Feinmechanik – und mit den Modellen, bei denen eine Präzisions-Hartmetallschneide eingesetzt ist, auch für Anwendungen z. B. in der Luft- und Raumfahrtindustrie. Diese Zangen zeichnen sich durch hohe Präzision und Funktionalität aus – und die schon lange sprichwörtliche Knipex-Haltbarkeit.
Wer täglich professionell und viel mit Werkzeug arbeitet, erwartet eine Qualität, die leichtes und sicheres Arbeiten ermöglicht und viele harte Einsatzjahre hält.
In jeder Zange von Knipex stecken über 130 Jahre Spezialisten-Know-How.
Schneidenhärte 80 – 83 HRC

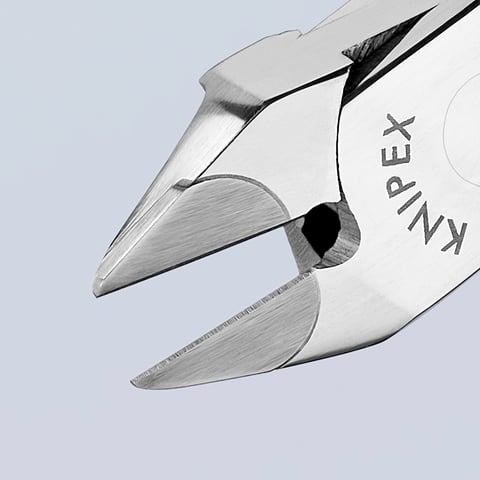

Hohe Schneidkraft, lange Standzeit: Präzisions-Hartmetallschneiden werden in die geschmiedeten Rohlinge eingelötet.
Für hohe Industrie-Anforderungen
Der Elektronik-Seitenschneider Knipex 77 02 120 H schneidet harten Draht bis Ø 1,0 – auch Piano-, Nickel-, Wolfram- und Diodendraht.
