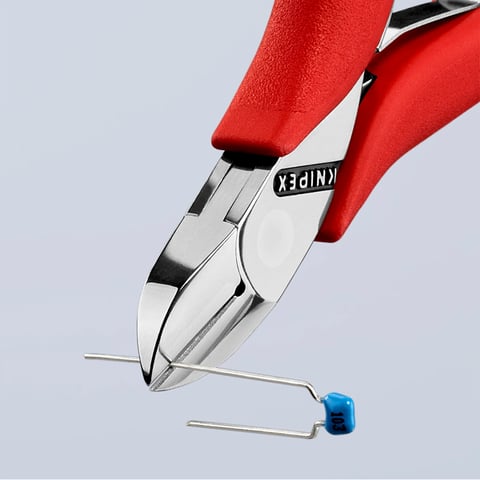

KNIPEX 77 01 115 Anwendung
KNIPEX 77 01 115 Anwendung
KNIPEX 77 01 115 Elektronik-Seitenschneider
KNIPEX 77 01 115 Elektronik-Seitenschneider
KNIPEX 77 01 115 Elektronik-Seitenschneider
KNIPEX 77 01 115 Anwendung
KNIPEX 77 01 115 Anwendung

77 01 115
Elektronik-Seitenschneider
Mit durchgestecktem Gelenk

  • Robuste, belastungsoptimierte Konstruktion mit durchgestecktem und spielfreiem Gelenk
  • Schlanke, zum Zangenkopf hochgezogene Hüllen für feines und komfortables Greifen zwischen Daumen und Zeigefinger
  • Geringer Kraftaufwand durch hohe Übersetzung
  • Belastungsoptimierte Formgebung für ein direkteres Arbeitsgefühl
  • Reibungsarme Doppelfeder für ein sanftes und gleichmäßiges Öffnen
  • Die Spiegelpolitur bietet in Verbindung mit einem feinen Ölfilm einen guten Rostschutz – keine Störungen im Schaltkreis durch abblätternde Chromteile
  • Schneiden zusätzlich lasergehärtet, Schneidenhärte ca. 62 HRC
  • Runder Kopf, mit kleiner Facette
Technische Eigenschaften
Artikel-Nr.
77 01 115
EAN
4003773018568
Kopf
spiegelpoliert
Griffe
mit Kunststoff-Hüllen
Gewicht
50 g
Abmessungen
115 x 64 x 11 mm
Norm
DIN ISO 9654
REACH- Konformität
enthält keine SVHC
RoHS- Konformität
nicht anzuwenden
Schneidwerte mittelharter Draht (Durchmesser) Schneidwerte mittelharter Draht (Durchmesser)
Ø 1,2 mm
Schneidwerte harter Draht (Durchmesser) Schneidwerte harter Draht (Durchmesser)
Ø 0,6 mm
Schneidwerte Pianodraht (Durchmesser) Schneidwerte Pianodraht (Durchmesser)
Ø 0,0

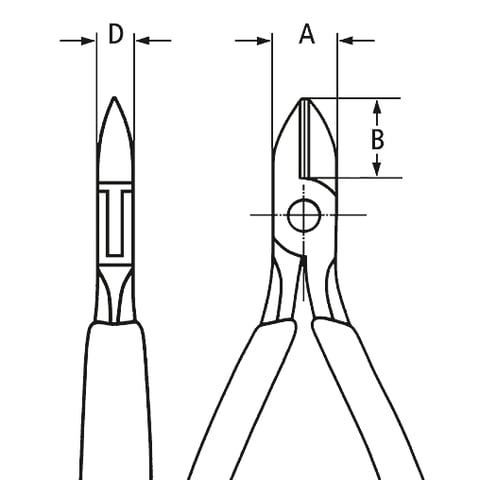

Backenlänge (B)
14 mm
Backendicke (am Gelenk) (D)
7,5 mm
Kopfbreite (A)
11 mm
Schneidenlänge mm (C)
0,0

Feine Drähte und Kabel präzise schneiden – weichen Draht auch bis Ø 1,6 mm

Klein in den Abmessungen – groß in der Schneidleistung

Im Unterschied zu Seitenschneidern für die Hausinstallation ist dieser Elektronik-Seitenschneider von Knipex ein echtes Feinwerkzeug. Er ist mit 115 mm Länge und 67 g ausgesprochen kompakt und leicht: ideal für beengte Platzverhältnisse z.B. auf Leiterplatten oder bei Arbeiten an feinmechanischen Konstruktionen.

Mit der Schneidenhärte von ca. 62 HRC schneidet er weichen Draht bis Ø 1,6 mm und harten Draht bis Ø 0,6 mm. Bedingt durch den kurzen Zangenkopf ergibt sich eine starke Hebelwirkung. Für die Kraftentfaltung an den Schneiden und die Dosierung der Handkraft ergeben sich somit ausgezeichnete Bedingungen.

Durchgestecktes, spielfreies Gelenk. Hohe Schnittqualität und lange Haltbarkeit

Das Gelenk des neuen Elektronik-Seitenschneiders Knipex 77 01 115 ist durchgesteckt, leichtgängig und spielfrei. Der innere Zangenschenkel wird durch zwei großflächige Lagerflächen im äußeren Zangenschenkel beidseitig geführt. Kippbewegungen werden vermieden, die Niete nicht auf Biegung belastet. Ergebnis: hohe Qualität der Schneidvorgänge. Schneiden sind induktiv auf ca. 62 HRC gehärtet.

Hohe Knipex-Qualitätsstandards und Sicherheitsrostschutz

Die hochwertige Verarbeitung des neuen Elektronik-Seitenschneider Knipex 77 01 115 – geschmiedet und ölgehärtet – entspricht den Anforderungen, wie sie in der Elektronik und Feinmechanik gegeben sind: Präzision, Funktion und Zuverlässigkeit stehen an erster Stelle. Die mit großer Sorgfalt fürs Detail gefertigte Zange ist auch aus Sicherheitsgründen ideal für sensible Umgebungen in der Elektronik.

Brief overview

Kompakter Seitenschneider für feine Schneidarbeiten z.B. in Elektronik und Feinmechanik

Schneidwerte: mittelharter Draht Ø 1,2 mm, harter Draht Ø 0,6 mm, weicher Draht Ø 0,3 – 1,6 mm

Durchgestecktes Gelenk

Spiegelpolitur plus feiner Ölfilm bieten Schutz vor Rost

Spezial-Werkzeugstahl in Sondergüte, geschmiedet, ölgehärtet

Schneiden zusätzlich induktiv gehärtet, Schneidenhärte ca. 62 HRC

Griffe mit rutschhemmendem Kunststoff überzogen

Länge 115 mm

Gewicht netto 67 g

Elektronik-Seitenschneider von Knipex – Präzision für Elektronik u. Feinmechanik

Knipex bietet ein umfangreiches Sortiment von durchgesteckten Elektronik-Seitenschneidern für Anwendungen in der Elektronik und der Feinmechanik. Sie zeichnen sich durch hohe Präzision und Funktionalität aus – und die schon lange sprichwörtliche Knipex-Haltbarkeit.

Wer täglich professionell und viel mit Werkzeug arbeitet, erwartet eine Qualität, die leichtes und sicheres Arbeiten ermöglicht und viele harte Einsatzjahre hält. Durchgesteckte Knipex-Elektronik-Seitenschneider werden aus Spezial-Werkzeugstahl in Sondergüte geschmiedet, sorgfältig bearbeitet und materialschonend wärmebehandelt.

In jeder Zange von Knipex stecken über 130 Jahre Spezialisten-Know-How.
