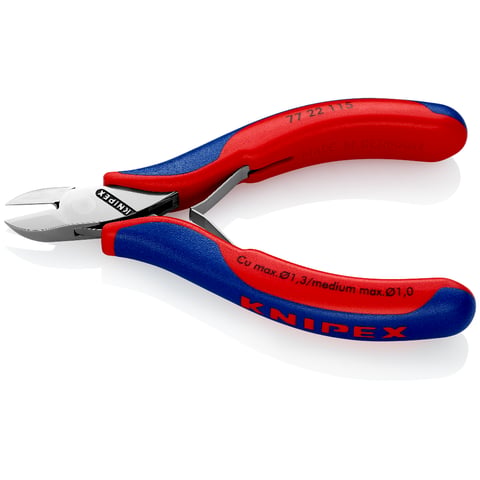

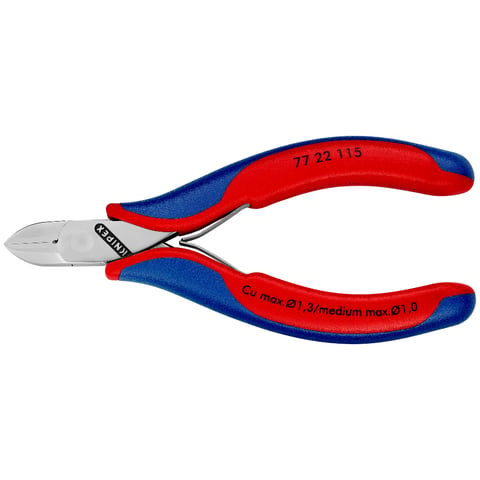

77 22 115
Elektronik-Seitenschneider
Mit durchgestecktem Gelenk

  • Robuste, belastungsoptimierte Konstruktion mit durchgestecktem und spielfreiem Gelenk
  • Schlanke, zum Zangenkopf hochgezogene Hüllen für feines und komfortables Greifen zwischen Daumen und Zeigefinger
  • Geringer Kraftaufwand durch hohe Übersetzung
  • Belastungsoptimierte Formgebung für ein direkteres Arbeitsgefühl
  • Reibungsarme Doppelfeder für ein sanftes und gleichmäßiges Öffnen
  • Die Spiegelpolitur bietet in Verbindung mit einem feinen Ölfilm einen guten Rostschutz – keine Störungen im Schaltkreis durch abblätternde Chromteile
  • Schneiden zusätzlich lasergehärtet, Schneidenhärte ca. 62 HRC

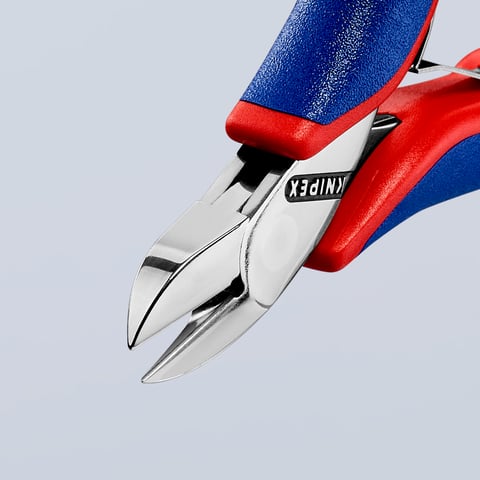

  • Runder Kopf, ohne Facette
Technische Eigenschaften
Artikel-Nr.
77 22 115
EAN
4003773043782
Kopf
spiegelpoliert
Griffe
mit Mehrkomponenten-Hüllen
Gewicht
70 g
Abmessungen
115 x 65 x 17 mm
Norm
DIN ISO 9654
REACH- Konformität
enthält keine SVHC
RoHS- Konformität
nicht anzuwenden
Schneidwerte mittelharter Draht (Durchmesser) Schneidwerte mittelharter Draht (Durchmesser)
Ø 1,0 mm
Schneidwerte harter Draht (Durchmesser) Schneidwerte harter Draht (Durchmesser)
Ø 0,0
Schneidwerte Pianodraht (Durchmesser) Schneidwerte Pianodraht (Durchmesser)
Ø 0,0
Backenlänge (B)
14 mm
Backendicke (am Gelenk) (D)
7 mm
Kopfbreite (A)
11 mm
Schneidenlänge mm (C)
0,0

Feine Drähte und Kabel präzise schneiden – weichen Draht auch bis Ø 1,3 mm

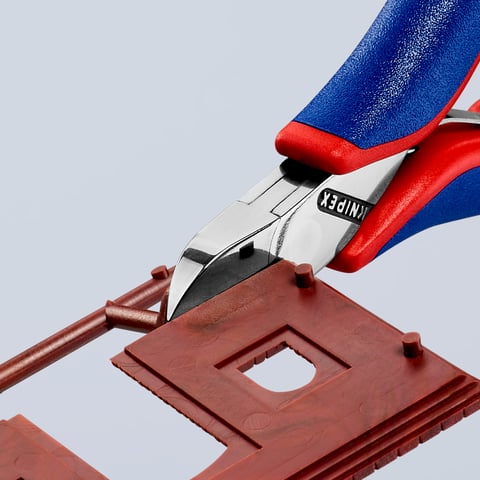

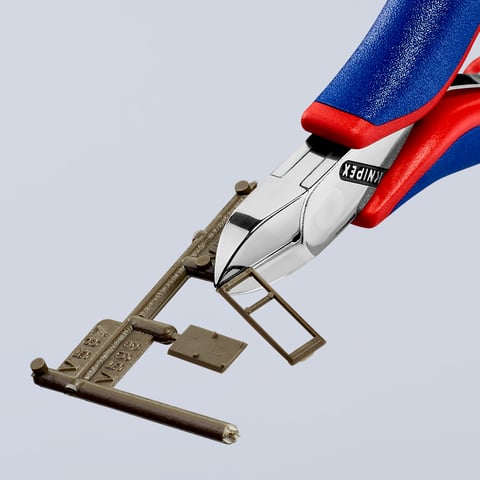

Kompakter Elektronik-Seitenschneider auch für flächengleiches Trennen

Im Unterschied zu Seitenschneidern für die Hausinstallation ist dieser Elektronik-Seitenschneider von Knipex ein echtes Feinwerkzeug. Der Elektronik-Seitenschneider Knipex 77 22 115 ist mit 115 mm Länge und 80 g Gewicht ausgesprochen kompakt und leicht: ideal für die meist beengten Platzverhältnisse z. B. auf Leiterplatten oder bei Arbeiten an feinmechanischen Konstruktionen.

Mit der Schneidenhärte von ca. 57 HRC schneidet er weichen Draht bis Ø 1,3 mm. Bedingt durch den kurzen Zangenkopf ergibt sich eine starke Hebelwirkung. Das sind ausgezeichnete Bedingungen für die Dosierung der Handkraft und die Kraftentfaltung an den Schneiden. Bauartbedingt ist der Elektronik-Seitenschneider Knipex 77 22 115 nicht für harten Draht geeignet. Da er ohne Facette gefertigt wird, ist mit diesem Seitenschneider auch flächengleiches Trennen möglich.

Durchgestecktes, spielfreies Gelenk. Hohe Schnittqualität und lange Haltbarkeit

Das Gelenk des neuen Elektronik-Seitenschneiders Knipex 77 22 115 ist durchgesteckt, leichtgängig und spielfrei. Der innere Zangenschenkel wird durch zwei großflächige Lagerflächen im äußeren Zangenschenkel beidseitig geführt. Kippbewegungen werden vermieden, die Niete nicht auf Biegung belastet. Ergebnis: hohe Qualität der Schneidvorgänge. Schneiden sind induktiv auf ca.57 HRC gehärtet.

Hohe Knipex-Qualitätsstandards und Sicherheitsrostschutz

Der neue Elektronik-Seitenschneider Knipex 77 22 115 ist geschmiedet und ölgehärtet. Die hochwertige Verarbeitung entspricht den Anforderungen an das Werkzeug, wie sie in der Elektronik und der Feinmechanik gegeben sind: Präzision, Funktion & Zuverlässigkeit stehen an erster Stelle. Statt einer Verchromung erhält der Elektronik-Seitenschneider zum Schutz vor Korrosion eine Spiegelpolitur.

Brief overview

Kompakter Seitenschneider für feine Schneidarbeiten z. B. in Elektronik und Feinmechanik

Schneidwerte: weicher Draht Ø 0,3 – 1,3 mm, mittelharter Draht Ø 1,0 mm

Durchgestecktes Gelenk

Spiegelpolitur plus feiner Ölfilm bieten Schutz vor Rost

Spezial-Werkzeugstahl in Sondergüte, geschmiedet, ölgehärtet

Schneiden zusätzlich induktiv gehärtet, Schneidenhärte ca. 57 HRC

Griffe mit Mehrkomponenten-Hüllen

Länge 115 mm

Gewicht netto 80 g

Elektronik-Seitenschneider von Knipex – Präzision für Elektronik u. Feinmechanik

Knipex bietet ein umfangreiches Sortiment von durchgesteckten Elektronik-Seitenschneidern für Anwendungen in der Elektronik und der Feinmechanik. Sie zeichnen sich durch hohe Präzision und Funktionalität aus – und die schon lange sprichwörtliche Knipex-Haltbarkeit.

Wer täglich professionell und viel mit Werkzeug arbeitet, erwartet eine Qualität, die leichtes und sicheres Arbeiten ermöglicht und viele harte Einsatzjahre hält.

In jeder Zange von Knipex stecken über 135 Jahre Spezialisten-Know-how.
