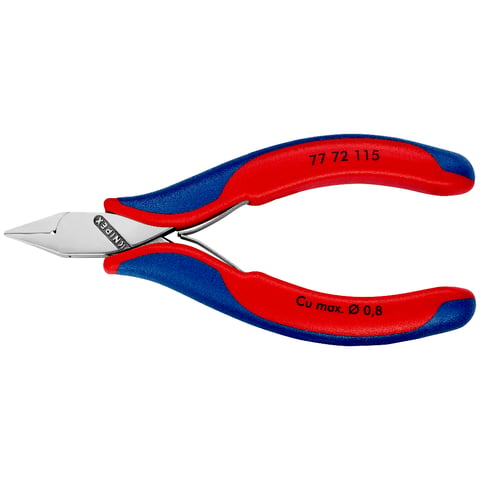

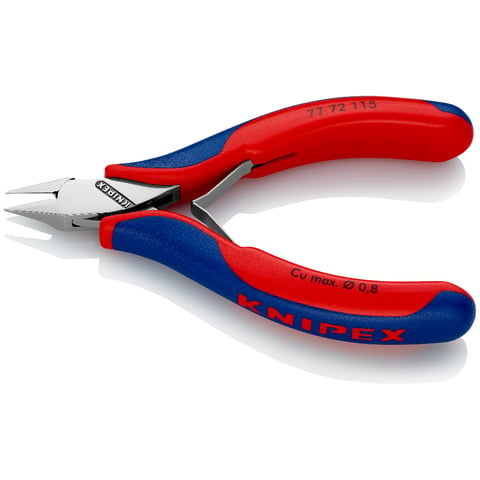

77 72 115
Elektronik-Seitenschneider
Mit durchgestecktem Gelenk

  • Robuste, belastungsoptimierte Konstruktion mit durchgestecktem und spielfreiem Gelenk
  • Schlanke, zum Zangenkopf hochgezogene Hüllen für feines und komfortables Greifen zwischen Daumen und Zeigefinger
  • Geringer Kraftaufwand durch hohe Übersetzung
  • Belastungsoptimierte Formgebung für ein direkteres Arbeitsgefühl
  • Reibungsarme Doppelfeder für ein sanftes und gleichmäßiges Öffnen
  • Die Spiegelpolitur bietet in Verbindung mit einem feinen Ölfilm einen guten Rostschutz – keine Störungen im Schaltkreis durch abblätternde Chromteile
  • Schneiden zusätzlich lasergehärtet, Schneidenhärte ca. 62 HRC
  • Spitzer Mini-Kopf, mit kleiner Facette
Technische Eigenschaften
Artikel-Nr.
77 72 115
EAN
4003773040958
Kopf
spiegelpoliert
Griffe
mit Mehrkomponenten-Hüllen
Gewicht
65 g
Abmessungen
115 x 66 x 17 mm
Norm
DIN ISO 9654
REACH- Konformität
enthält keine SVHC
RoHS- Konformität
nicht anzuwenden
Schneidwerte mittelharter Draht (Durchmesser) Schneidwerte mittelharter Draht (Durchmesser)
Ø 0,0
Schneidwerte harter Draht (Durchmesser) Schneidwerte harter Draht (Durchmesser)
Ø 0,0
Schneidwerte Pianodraht (Durchmesser) Schneidwerte Pianodraht (Durchmesser)
Ø 0,0
Backenlänge (B)
10,5 mm
Backendicke (am Gelenk) (D)
6 mm
Kopfbreite (A)
11 mm
Schneidenlänge mm (C)
0,0

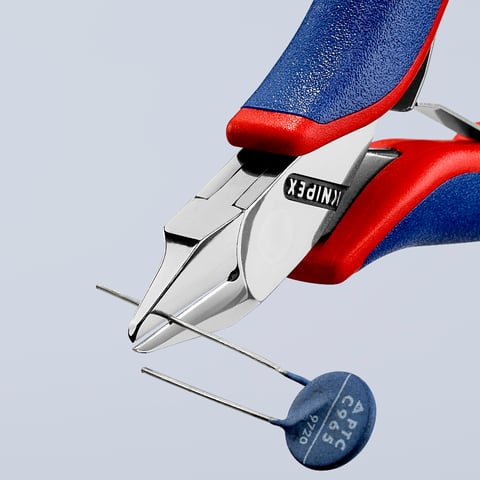

Feine, weiche Drähte und Kabel präzise schneiden – bis Ø 0,8 mm

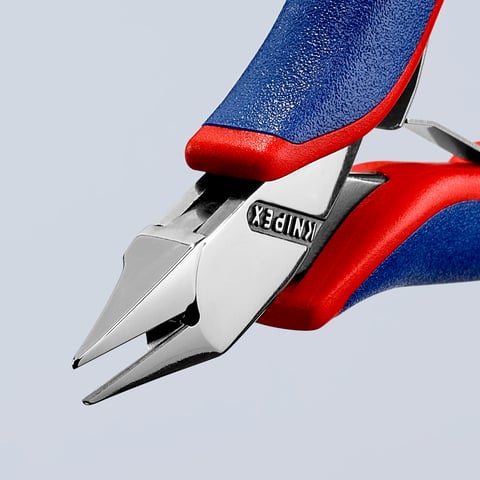

Die Zange mit spitzem Mini-Kopf und Schneiden mit kleiner Facette

Der Elektronik-Seitenschneider 77 72 115 von Knipex ist im Unterschied zu Seitenschneidern für die Hausinstallation ein echtes Feinwerkzeug. Er ist mit 115 mm Länge und 69 g Gewicht sehr kompakt und leicht. Der spitze Mini-Kopf macht diesen Seitenschneider ideal für beengte Platzverhältnisse, wie sie auf Leiterplatten oder bei Arbeiten an feinmechanischen Konstruktionen vorzufinden sind. Mit der Schneidenhärte von ca. 60 HRC schneidet er weichen Draht bis Ø 0,8 mm. Bedingt durch den kurzen Zangenkopf ergibt sich eine starke Hebelwirkung. Für die Kraftentfaltung an den Schneiden und die Dosierung der Handkraft sind ausgezeichnete Bedingungen gegeben. Bauartbedingt ist der Elektronik-Seitenschneider Knipex 77 72 115 nicht für mittelharten oder harten Draht geeignet – ausschließlich für weichen Draht.

Durchgestecktes, spielfreies Gelenk. Hohe Schnittqualität und lange Haltbarkeit

Die hohe Qualität der Schneidvorgänge und die lange Lebensdauer des Elektronik-Seitenschneiders Knipex 77 72 115 sind auch auf die Ausführung des Gelenks zurückzuführen. Das Gelenk ist durchgesteckt, leichtgängig und spielfrei. Bei durchgesteckten Gelenken wird der innere Zangenschenkel durch zwei großflächige Lagerflächen im äußeren Zangenschenkel beidseitig geführt. Kippbewegungen, wie sie bei aufgelegten Zangengelenken auftreten, werden dadurch vermieden. Die Niete werden nur auf Scherung, nicht aber auf Biegung belastet. Die Schneiden des Elektronik-Seitenschneiders Knipex 77 72 115 sind zusätzlich zur Ölhärtung der gesamten Zange induktiv auf ca. 60 HRC gehärtet. Ergonomisch vorteilhaft ist die reibungsarme Doppelfeder. Sie unterstützt das sanfte und gleichmäßige Öffnen nach dem Schneidvorgang.

Hohe Knipex-Qualitätsstandards und Sicherheitsrostschutz

Der Elektronik-Seitenschneider Knipex 77 72 115 ist geschmiedet und ölgehärtet. Diese besonders hochwertige Verarbeitung der Zange entspricht den Anforderungen, wie sie in der Elektronik und der Feinmechanik gegeben sind: Präzision, Funktion und Zuverlässigkeit stehen an erster Stelle. Auch aus Sicherheitsgründen ist diese mit großer Sorgfalt fürs Detail gefertigte Zange ideal für sensible Umgebungen in der Elektronik, z. B. bei Arbeiten an Leiterplatten. Es gibt beim Elektronik-Seitenschneider Knipex 77 72 115 kein Chromteilchen, das abplatzen und Schaltkreise stören könnte, denn die Zange ist nicht verchromt. Statt einer Verchromung erhält dieser Elektronik-Seitenschneider zum Schutz vor Korrosion eine Spiegelpolitur. In Verbindung mit einem feinen Ölfilm ist dieser Rostschutz im Werkstattbetrieb bei gelegentlichem Nachölen der Oberfläche völlig ausreichend.

Brief overview

Kompakter Seitenschneider für feine Schneidarbeiten z.B. in Elektronik und Feinmechanik

Schneidwerte: weicher Draht Ø 0,3 – 0,8 mm

Durchgestecktes Gelenk

Spiegelpolitur plus feiner Ölfilm bieten Schutz vor Rost

Spezial-Werkzeugstahl in Sondergüte, geschmiedet, mehrstufig ölgehärtet

Schneiden zusätzlich induktiv gehärtet, Schneidenhärte ca. 60 HRC

Griffe mit Mehrkomponenten-Hüllen

Länge 115 mm

Gewicht netto 69 g

Elektronik-Seitenschneider von Knipex – Präzision für Elektronik u. Feinmechanik

Knipex bietet ein umfangreiches Sortiment von durchgesteckten Elektronik-Seitenschneidern für Anwendungen in der Elektronik und der Feinmechanik. Sie zeichnen sich durch hohe Präzision und Funktionalität aus – und die schon lange sprichwörtliche Knipex-Haltbarkeit.

Wer täglich professionell und viel mit Werkzeug arbeitet, erwartet eine Qualität, die leichtes und sicheres Arbeiten ermöglicht und viele harte Einsatzjahre hält. Durchgesteckte Knipex-Elektronik-Seitenschneider werden aus Spezial-Werkzeugstahl in Sondergüte geschmiedet, sorgfältig bearbeitet und materialschonend wärmebehandelt.

In jeder Zange von Knipex stecken über 130 Jahre Spezialisten-Know-How.
