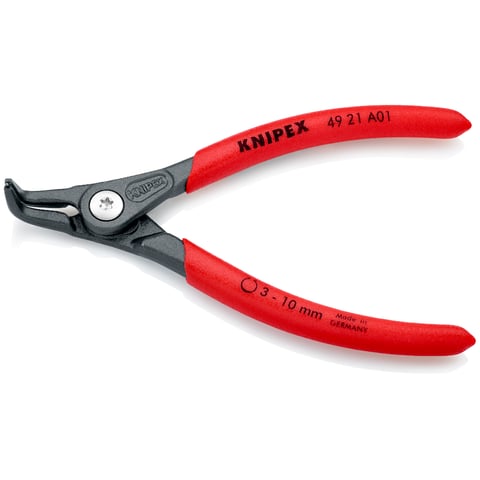

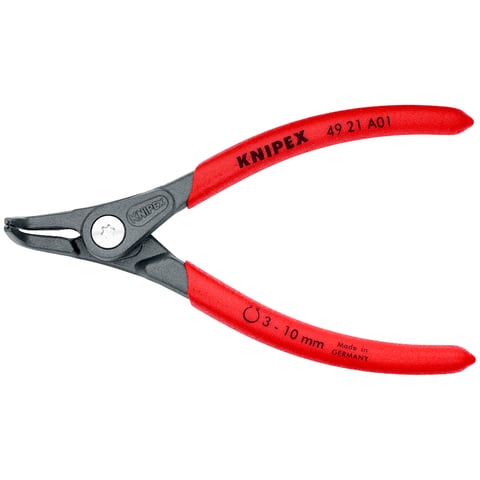

49 21 A01
Präzisions-Sicherungsringzange
Für Außenringe auf Wellen

  • Hoch belastbar im Dauereinsatz: bis zu 10-fach höhere Standzeit gegenüber angedrehten Spitzen
  • Mit eingesetzten Spitzen für sicheres Arbeiten
  • Große Auflageflächen an den Spitzen: keine Verwindung der Ringe, leichte Montage
  • Geschraubtes Gelenk: präziser, spielfreier Gang der Zange
  • Im Gelenk liegende Öffnungsfeder, geschützt und unverlierbar
  • Rutschhemmender Kunststoffüberzug an den Griffen
Technische Eigenschaften
Artikel-Nr.
49 21 A01
EAN
4003773048817
Zange
grau atramentiert
Griffe
mit rutschhemmendem Kunststoff überzogen
Gewicht
100 g
Abmessungen
130 x 63 x 11 mm
Norm
DIN 5254 B
REACH- Konformität
enthält keine SVHC
RoHS- Konformität
nicht anzuwenden
Spitzen (Durchmesser)
0,9 mm

Kurze Montagezeiten, lange Standzeiten

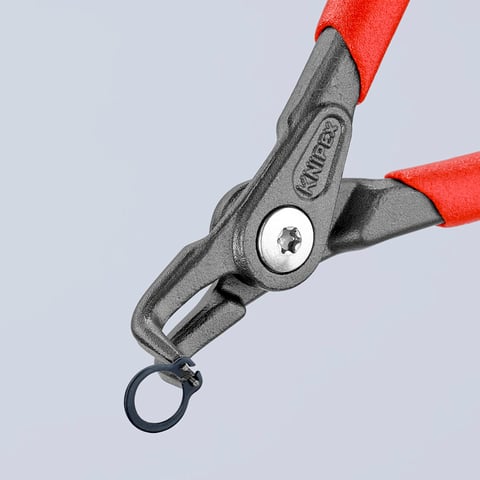

Sicherungsringe auch bei wenig Platz präzise greifen, sicher halten und montieren

Reparatur- und Montagesituationen, bei denen Sicherungsringe teilweise verdeckt sind, stellen Mechaniker vor besondere Herausforderungen. Mit einer professionellen, vorne um 90° abgewinkelten Zange wie der Knipex 49 21 A01 lassen sich auch schwer zugängliche Sicherungsringe auf Wellen in Bestzeiten ein- und ausbauen. Jeder Handgriff sitzt, weil die äußerst stabilen, im Kaltverformungsverfahren eingesetzten Spitzen auf Anhieb treffsicher in den Montagebohrungen der Sicherungsringe greifen und die Ringe sicher auf der Zange halten. Präzises Arbeiten ist zeitsparendes Arbeiten.

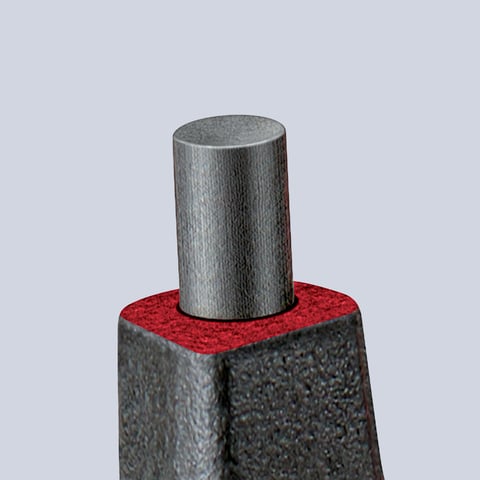

Extrem stabile, eingesetzte Spitzen: Federstahldraht für lange Standzeit

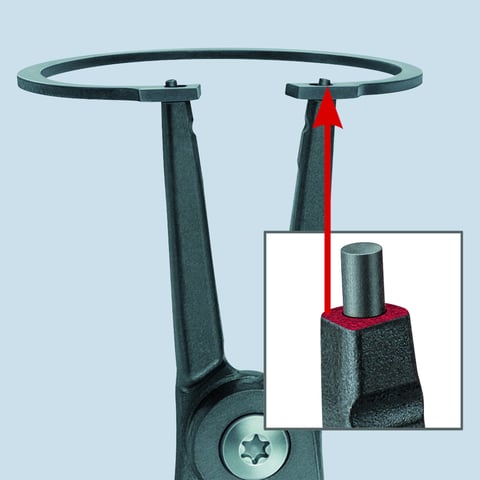

Mit der Präzisions-Sicherungsringzange Knipex 49 21 A01 werden bei Motoren- und Getriebeüberholungen Sicherungsringe abgenommen bzw. in der industriellen Serienfertigung am laufenden Montageband montiert. Besonders sichere und dauerhaft belastbare Zangenspitzen sind für professionelle Anwendungen dieser Art unverzichtbar. Die Spitzen der Präzisions-Sicherungsringzange Knipex 49 21 A01 sind an Stabilität kaum zu übertreffen. Sie werden aus hochverdichtetem, riefenfreiem Federstahldraht (Pianodraht) gefertigt, formschlüssig in die Zange eingesetzt und im Kaltverformungsverfahren verpresst. Dank nach außen geneigter Stellung der Spitzen halten die Ringe zuverlässig auf der Zange. Die großen, geraden Auflageflächen unterhalb der Arbeitsspitzen schützen die Ringe vor Verwindung.

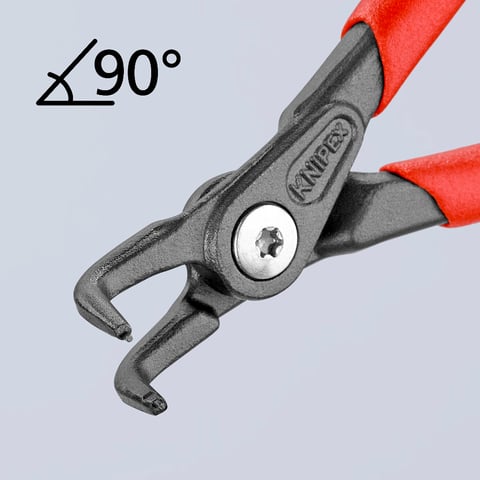

Zangenkopf um 90° abgewinkelt: Sicherungsringe gut erreichen und sicher halten

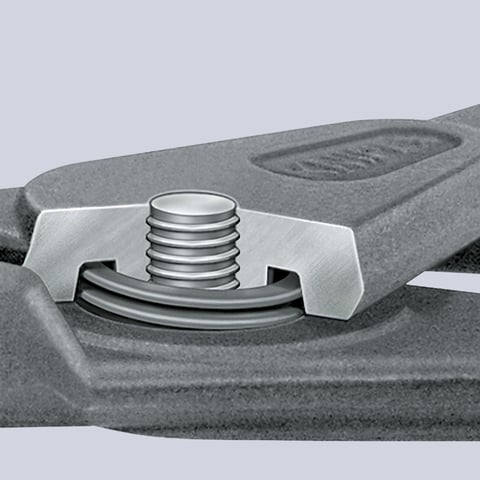

Geschraubte Gelenke wie das Gelenk der Präzisions-Sicherungsringzange Knipex 49 21 A01 lassen sich deutlich genauer einstellen als genietete Gelenke. Durch das Verschrauben der vorher präzise bearbeiteten Gelenkflächen ergibt sich ein außerordentlich gleichmäßiger, spielfreier Gang des Gelenks. Dieser leichte Gang ist ein weiterer Beitrag zum präzisen, ökonomischen Arbeiten mit Sicherungsringen, da hiermit ein besonders feinfühliges Arbeiten möglich ist. Die Handkraft lässt sich exzellent dosieren, weil so gut wie keine Reibung an der Zange überwunden werden muss. Nicht nur in beengten Montagesituationen und bei der Arbeit mit kleinen Sicherungsringen ist das von großem Vorteil. Bei der Präzisions-Sicherungsringzange Knipex 49 21 A01 ist der Zangenkopf um 90° abgewinkelt. Dank dieser Bauweise können Sicherungsringe auch dann gut erreicht werden, wenn ein senkrechter Zugang zum Sicherungsring nicht möglich ist, weil z. B. ein Bauteil im Weg ist.

Brief overview

Präzisions-Sicherungsringzange für Außenringe auf Wellen

Zur industriellen Montage und Demontage von Sicherungsringen auf Wellen im Bereich von Ø 3 - 10 mm

Zangenschenkel aus Chrom-Vanadin-Elektrostahl geschmiedet, in Öl gehärtet und angelassen

Eingesetzte Spitzen aus hochverdichtetem Federdrahtstahl (Pianodraht) mit Ø 0,9 mm

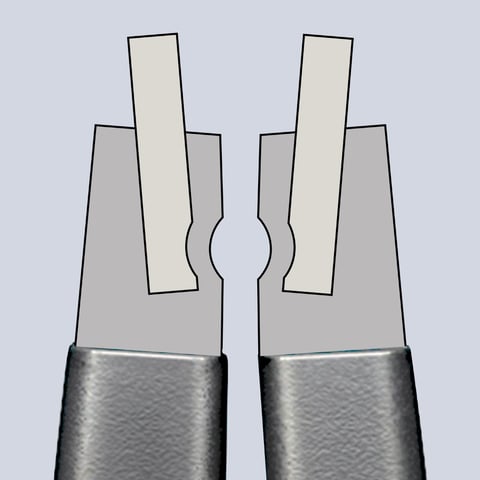

Große, gerade Auflageflächen hinter den abrutschhemmend geneigten Zangenschenkeln

Zange grau atramentiert; Kopf fein geschliffen

Griffe mit rutschhemmendem Kunststoff überzogen

Länge 130 mm

Gewicht netto 100 g

Präzisions-Sicherungsringzangen von Knipex – ideal für die Industrie

Die Präzisions-Sicherungsringzangen von Knipex werden in herausragender Materialgüte und Verarbeitung hergestellt. Die eingesetzten Pianodraht-Spitzen halten bis zu 10-mal länger als angedrehte Spitzen. Das Programm der Präzisions-Sicherungsringzangen von Knipex ist groß, denn diese Zangen haben sich in der Industrie bewährt. Wer täglich viel mit Werkzeug arbeitet, will sich auf eine Qualität verlassen können, die leichtes und sicheres Arbeiten ermöglicht und viele harte Einsatzjahre hält. Wir schmieden unsere Zangen aus hochwertigen Werkstoffen, bearbeiten sie mit hoher Präzision auf modernen Werkzeugmaschinen und härten sie durch sorgfältige Wärmebehandlung. In jeder Zange von Knipex stecken über 130 Jahre Spezialisten-Know-how.

KNIPEX-App installieren

Alle Varianten

49 11 A0
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
100-140 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 3 – 10 mm
49 11 A1
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
100-140 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 10 – 25 mm
49 11 A2
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
141-180 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 19 – 60 mm
49 11 A3
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
181-250 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 40 – 100 mm
49 11 A4
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
301-400 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 85 – 140 mm
49 21 A11
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
100-140 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 10 – 25 mm
49 21 A21
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
141-180 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 19 – 60 mm
49 21 A31
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
181-250 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 40 – 100 mm
49 21 A41
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
301-400 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 85 – 140 mm
49 31 A0
Präzisions-Sicherungsringzange Für Außenringe auf Wellen Mit Überdehnungsschutz
100-140 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 3 – 10 mm
49 31 A1
Präzisions-Sicherungsringzange Für Außenringe auf Wellen Mit Überdehnungsschutz
100-140 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 10 – 25 mm
49 31 A2
Präzisions-Sicherungsringzange Für Außenringe auf Wellen Mit Überdehnungsschutz
141-180 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 19 – 60 mm
49 31 A3
Präzisions-Sicherungsringzange Für Außenringe auf Wellen Mit Überdehnungsschutz
181-250 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Ø 40 – 100 mm
49 41 A01
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
100-140 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
49 41 A11
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
100-140 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
49 41 A21
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
141-180 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
49 41 A31
Präzisions-Sicherungsringzange Für Außenringe auf Wellen
181-250 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
Technische Änderungen und Irrtümer vorbehalten.
