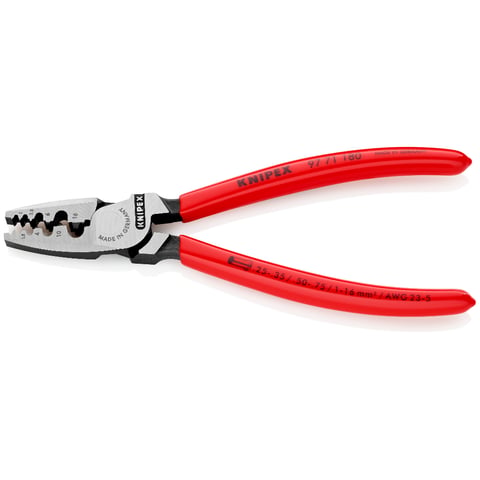

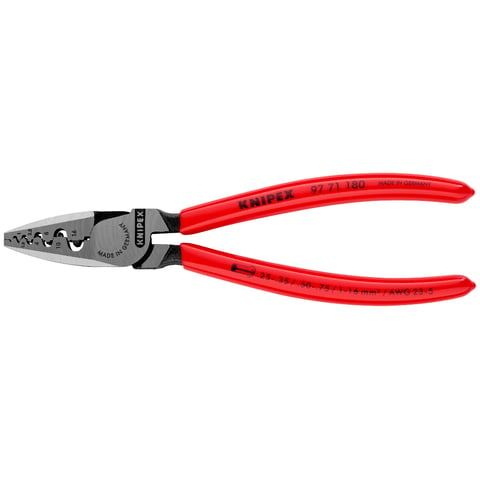

97 71 180
Crimpzange für Aderendhülsen

  • Leichte und schlanke Bauweise
  • Auch als VDE-Version
  • Leichtes Crimpen durch optimierte Übersetzung
  • Zum Verpressen von Aderendhülsen nach DIN 46228 Teil 1 + 4 im Bereich von 0,25 bis 16 mm²
  • Verpressung in gekennzeichneten Halbrundprofilen für die sichere Verbindung von Hülse und Leiter
  • Neun besonders tiefe Profile mit konischen Seitenflächen
Technische Eigenschaften
Artikel-Nr.
97 71 180
EAN
4003773040668
Kopf
poliert
Griffe
mit Kunststoff überzogen
Gewicht
205 g
Abmessungen
180 x 49 x 15 mm
REACH- Konformität
enthält keine SVHC
RoHS- Konformität
nicht anzuwenden
Anwendung
Aderendhülsen
Kapazität Quadratmillimeter
0,25 — 16,0 mm²
Anzahl der Nester
9
AWG
24 — 6
Crimpzange für Aderendhülsen | 97 71 180

Aderendhülsen nach DIN 46228 Teil 1 + 4 positionieren und dauerhaft verpressen

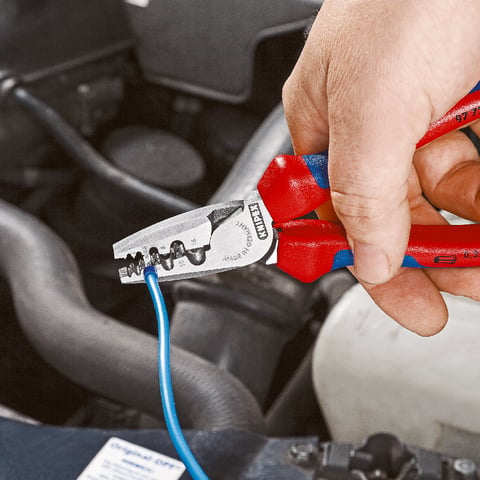

Für Arbeiten im Kfz-Bereich, in der IT, in der Hauselektrik und -elektronik

Die Crimpzange 97 71 180 von Knipex ist ein solides und präzises Werkzeug. Überall dort, wo Aderendhülsen mit Dornprofil verpresst werden sollen, kann sie zum Einsatz kommen: z.B. wenn im Auto Elektronik nachgerüstet wird, wenn im Serverraum an der IT Umbauarbeiten anstehen oder in der Hauselektrik, z.B. bei der Installation von Beleuchtungselementen oder Unterhaltungselektronik.

Passgenaue Abstimmung der Crimpprofile auf das Crimpvolumen

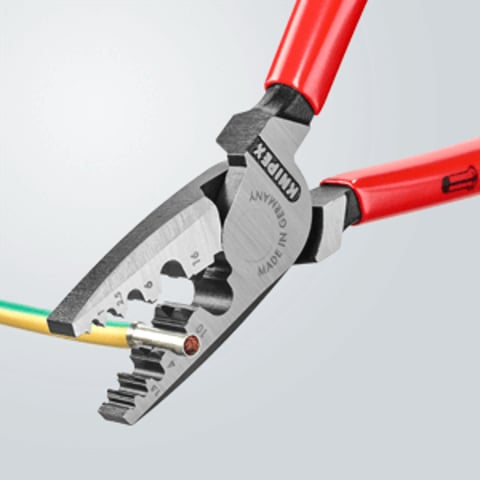

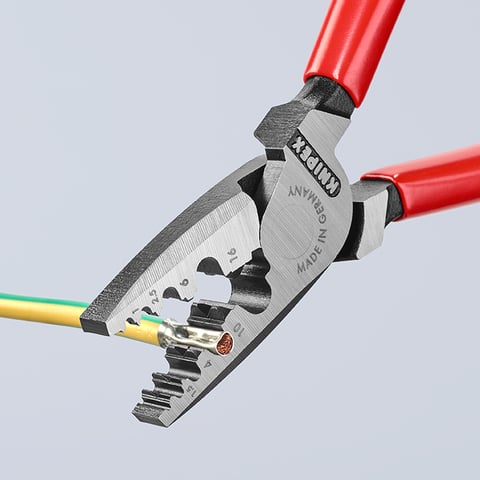

Für ein normgerechtes Crimpergebnis muss das Crimpprofil sorgfältig auf das Materialvolumen von Aderendhülse plus Leiterdrähten abgestimmt sein. Deshalb kommt es auch hier auf das passende Werkzeug an. Passend – das ist auch das Stichwort bereits bei der Auswahl des richtigen Crimpnestes. Insgesamt neun Crimpnester mit dem Kapazitätsbereich von 0,25 bis 16 mm² stehen zur Verfügung. Die Dornprofile sind eindeutig gekennzeichnet, um falsches Einlegen zu vermeiden. Dank der konischen Form der Crimpprofile haben die Aderendhülsen einen sicheren Halt in der Zange.

Präzises und zuverlässiges Verpressen

Beim Verpressen der Aderendhülsen lässt sich mit der Crimpzange 97 71 180 die Handkraft gut dosieren, denn die Übersetzung der Zange ist auf kraftvolles Verpressen durch geringe Handkraft ausgelegt. Viel Kraft muss nicht eingesetzt werden. Wurde das richtige Crimpnest gewählt, sitzt die Aderendhülse dauerhaft sicher auf dem Leiter.

Brief overview

Geschmiedete Crimpzange zum Verpressen von Aderendhülsen nach DIN 46228 Teil 1 + 4 im Kapazitätsbereich 0,25 bis 16 mm²

Länge 180 mm

Gewicht 205 g netto

Gefertigt aus Spezial-Werkzeugstahl, ölgehärtet

Zangenkopf poliert

Griffe mit Kunststoff überzogen

Crimpzange für Aderendhülsen | 97 71 180

Crimpzangen von Knipex: hohe Qualität für beste Haltbarkeit

Crimpzangen für Aderendhülsen aus dem Knipex-Programm überzeugen durch leichtgängigen Lauf und optimale Übersetzung. Das Crimpen fällt leicht. Die Knipex Crimpzangen werden aus Spezial Werkzeugstahl auf modernen Maschinen gefertigt und abschließend ölgehärtet.

Die sichere Anwendung und der hohe Werkzeugnutzen sind Ergebnisse jahrzehntelanger Erfahrung im Werkzeugbau, ständiger Weiterentwicklung und der Verpflichtung bei Knipex zu hohen Qualitätsstandards.

KNIPEX-App installieren

Alle Varianten

97 72 180
Crimpzange für Aderendhülsen
141-180 mm
atramentiert / lackiert / brüniert
mit Comfort-Griffen
0,25 – 16 mm²
97 78 180
Crimpzange für Aderendhülsen
141-180 mm
atramentiert / lackiert / brüniert
Mehrkomponenten-Hüllen
0,25 – 16 mm²
97 78 180 T
Crimpzange für Aderendhülsen
141-180 mm
atramentiert / lackiert / brüniert
Mehrkomponenten-Hüllen
0,25 – 16 mm²

Artikel 97 71 180 im Set

Crimp-Sortiment Für Aderendhülsen 1 x 97 71 180, 9 x Aderendhülsen-Sets | 97 90 05
97 90 05
Crimp-Sortiment Für Aderendhülsen 1 x 97 71 180, 9 x Aderendhülsen-Sets
Crimp-Sortiment Für Aderendhülsen | 97 90 06
97 90 06
Crimp-Sortiment Für Aderendhülsen
