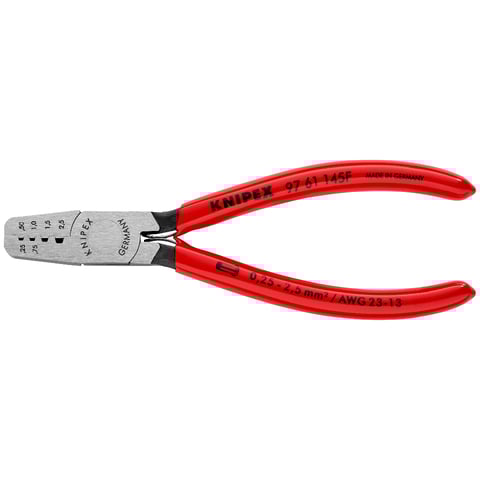

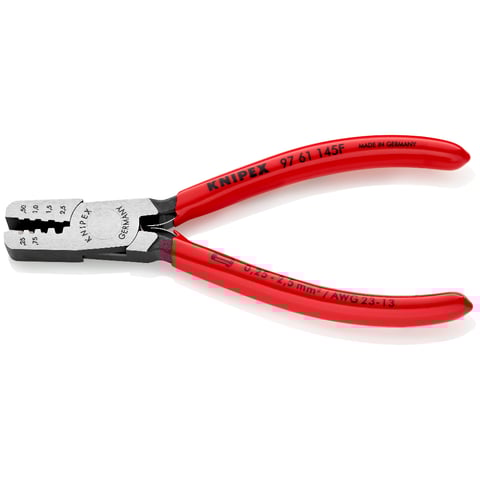

97 61 145 F
Crimpzange für Aderendhülsen

  • Zum Verpressen von Aderendhülsen DIN 46228 Teil 1 + 4 im Bereich von 0,25 bis 2,5 mm²
  • Verpressung in gekennzeichneten Trapezprofilen für die sichere Verbindung von Hülse und Leiter
Technische Eigenschaften
Artikel-Nr.
97 61 145 F
EAN
4003773043980
Kopf
poliert
Griffe
mit Kunststoff überzogen
Gewicht
140 g
Abmessungen
145 x 49 x 13 mm
REACH- Konformität
enthält keine SVHC
RoHS- Konformität
nicht anzuwenden
Anwendung
Aderendhülsen
Kapazität Quadratmillimeter
0,25 — 2,5 mm²
Anzahl der Nester
4
AWG
24 — 14

Aderendhülsen nach DIN 46228 Teil 1 + 4 positionieren und dauerhaft verpressen

Für Arbeiten an Steuerungen, in der IT, in der Hauselektrik und -elektronik

Die Crimpzange 97 61 145 F von Knipex ist ein solides und präzises Werkzeug. Überall dort, wo Aderendhülsen mit trapezförmigem Profil verpresst werden, kann sie zum Einsatz kommen. Besonders in Klemmleisten von Steuerungen sind trapezförmig verpresste Aderendhülsen aufgrund der meist hohen und schlanken Aufnahmen geeignet. Verwendet wird die Knipex Crimpzange auch in der Kfz-Elektronik und in der Hauselektrik, z.B. bei der Installation von Unterhaltungselektronik oder Beleuchtungselementen. Die Öffnungsfeder macht das Arbeiten besonders komfortabel – ideal bei häufigem Verpressen von Aderendhülsen.

Passgenaue Abstimmung der Crimpprofile auf das Crimpvolumen

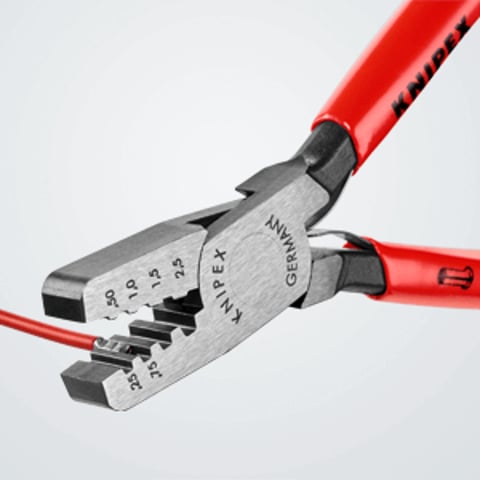

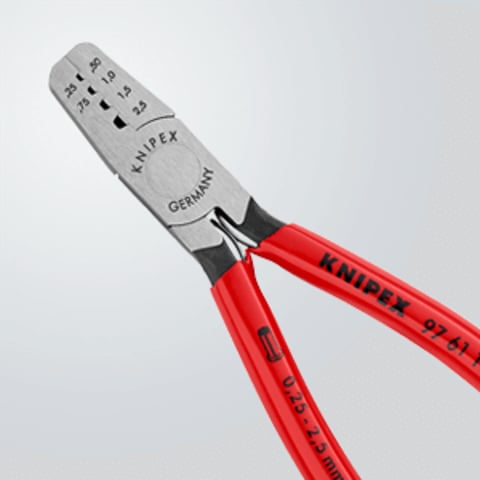

Für ein normgerechtes Crimpergebnis muss das Crimpprofil sorgfältig auf das Materialvolumen von Aderendhülse plus Leiterdrähten abgestimmt sein. Deshalb kommt es auch hier auf das passende Werkzeug an. Passend – das ist auch das Stichwort bereits bei der Auswahl des richtigen Crimpnestes. Insgesamt vier Crimpnester von 0,25 bis 2,5 mm² stehen zur Verfügung. Die Trapezprofile sind eindeutig gekennzeichnet, um richtiges Einlegen der Aderendhülsen zu gewährleisten.

Präzises und zuverlässiges Verpressen

Beim Verpressen der Aderendhülsen lässt sich mit der Crimpzange 97 61 145 F die Handkraft gut dosieren. Wird das richtige Crimpnest gewählt, sitzt die Aderendhülse nach dem Verpressen dauerhaft sicher auf dem Leiter.

Brief overview

Geschmiedete Crimpzange zum Verpressen von Aderendhülsen nach DIN 46228 Teil 1 + 4 im Kapazitätsbereich 0,25 bis 2,5 mm²

Länge 145 mm

Gewicht 140 g netto

Gefertigt aus Vanadin-Elektrostahl, ölgehärtet

Zangenkopf poliert

Öffnungsfeder für komfortables Arbeiten

Griffe mit Kunststoff überzogen

Crimpzangen von Knipex: hohe Qualität für beste Haltbarkeit

Crimpzangen für Aderendhülsen aus dem Knipex-Programm überzeugen durch leichtgängigen Lauf und optimale Übersetzung. Das Crimpen fällt leicht. Die Knipex Crimpzangen werden aus Vanadin-Elektrostahl auf modernen Maschinen gefertigt und abschließend ölgehärtet. Die sichere Anwendung und der hohe Werkzeugnutzen sind Ergebnisse jahrzehntelanger Erfahrung im Werkzeugbau, ständiger Weiterentwicklung und der Verpflichtung bei Knipex zu hohen Qualitätsstandards.

KNIPEX-App installieren

Alle Varianten

97 61 145 A
Crimpzange für Aderendhülsen
141-180 mm
atramentiert / lackiert / brüniert
mit Kunststoff überzogen
0,25 – 2,5 mm²
97 62 145 A
Crimpzange für Aderendhülsen
141-180 mm
atramentiert / lackiert / brüniert
Mehrkomponenten-Hüllen
0,25 – 2,5 mm²
97 68 145 A
Crimpzange für Aderendhülsen
141-180 mm
atramentiert / lackiert / brüniert
Mehrkomponenten-Hüllen
0,25 – 2,5 mm²
