Knipex Logo

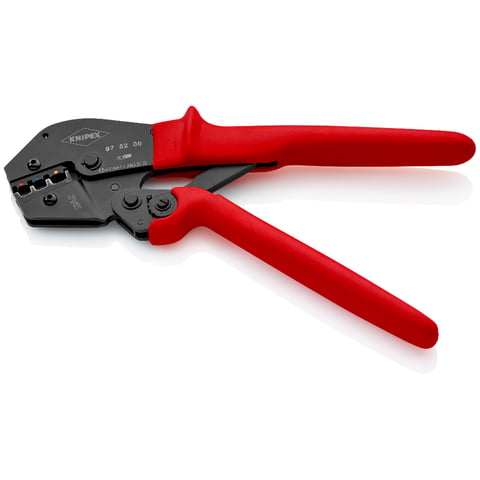

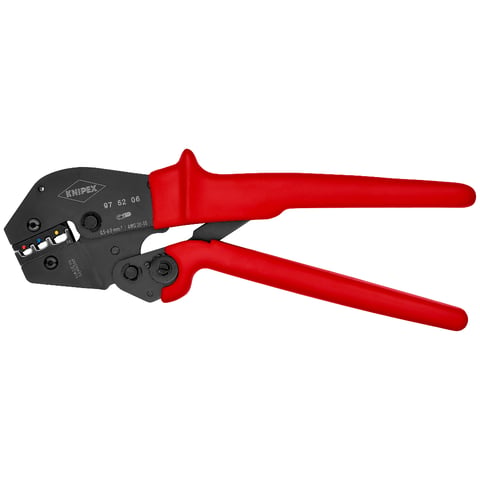

97 52 06
Crimpzange
Auch für Zweihandbedienung

  • Für lötfreie elektrische Verbindungen
  • Bis zu 30 % reduzierte Handkraft gegenüber handelsüblichen Crimpzangen durch Hebelübersetzung
  • Gleichbleibend hohe Crimpqualität durch Präzisionseinsätze und Zwangssperre (entriegelbar)
  • Crimpdruck ist werkseitig präzise eingestellt (kalibriert)
  • Zweihandbedienung für einfaches Vercrimpen großer Leiterquerschnitte
  • Gutes Handling durch ausgewogene Schwerpunktlage, abgewinkelten Kopf und ergonomisch geformte Griffe
  • Crimpeinsatz ist nicht wechselbar
Technische Eigenschaften
Artikel-Nr.
97 52 06
EAN
4003773025474
Zange
brüniert
Kopf
brüniert
Griffe
mit rutschhemmenden Kunststoff-Hüllen
Gewicht
565 g
Abmessungen
250 x 70 x 25 mm
REACH- Konformität
enthält SVHC
RoHS- Konformität
nicht anzuwenden
Anwendung
isolierte Kabelverbinder
Kapazität Quadratmillimeter
0,5 — 6 mm²
Anzahl der Nester
3
AWG
20 — 10

Anwenderfreundlichkeit pur: Präzision bei geringem Zeit- und Kraftaufwand

Professionelle Crimp-Ergebnisse – automatisch optimaler Crimpdruck

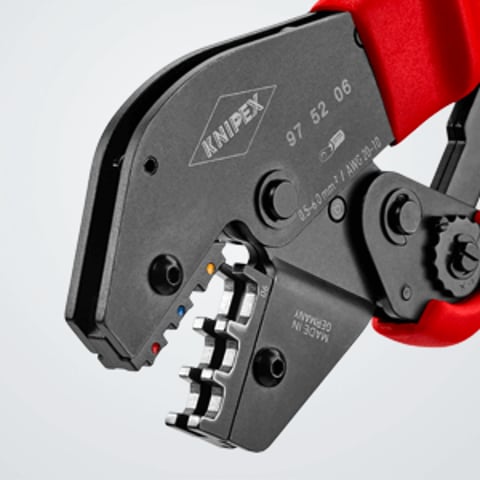

Normalerweise erfordert das Crimpen von Verbindern einiges an Aufmerksamkeit, damit elektrisch wie mechanisch sichere Verbindungen entstehen. Anders ist es mit der Crimpzange Knipex 97 52 06. Der Anwender hat hier ein Werkzeug zur Verfügung, mit dem er intuitiv alles richtig machen kann. Isolierte Kabelschuhe, Steckverbinder und Stoßverbinder werden mit den Leitern zuverlässig in den präzisionsgefertigten Crimpprofilen verpresst.

Die Zwangssperre stellt sicher, dass sich die Zange erst beim Erreichen des optimalen, werksseitig eingestellten Crimpdrucks öffnet. Der Crimpdruck lässt sich nachjustieren; die Zwangssperre ist bei Bedarf entriegelbar.

30 % weniger Kraftaufwand – das Hebelprinzip wird doppelt genutzt

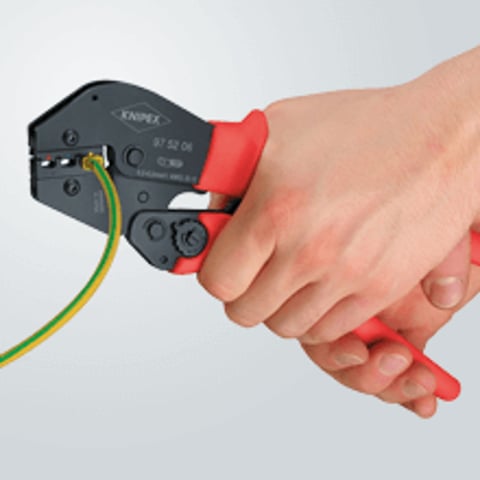

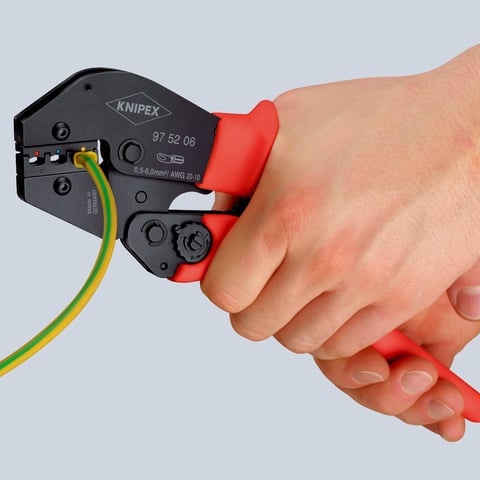

Zweimal das Hebelprinzip – immer wieder die Entlastung: bis zu 30 % weniger Kraftaufwand im Vergleich zu herkömmlichen Crimpzangen. Das ist angewandte Physik. Die Griffe der Knipex 97 52 06 sind so geformt, dass sich ein langer Hebelarm ergibt. Das ermöglicht zudem die Zweihandbedienung für große Leiterquerschnitte. Zusätzlich ist eine spezielle Hebelübersetzung in die Crimpzange integriert. Bereits wenig Handkraft kommt deshalb wohldosiert am Verbinder an. Der Anwender kann mit wenig Mühe und geringem Zeitaufwand aus Leitern und Crimpverbindern stabile Anschlüsse fertigen.

So geht es: drei Handgriffe bis zur professionellen Crimpverbindung

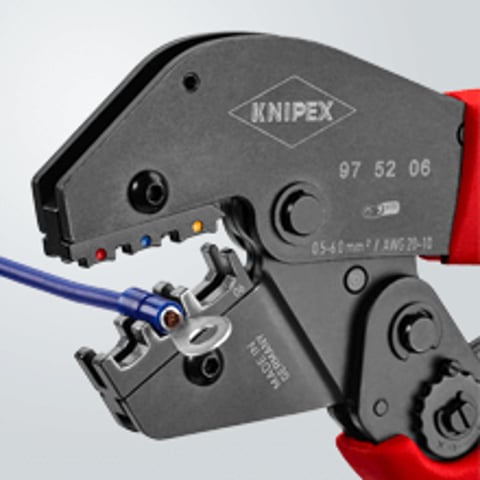

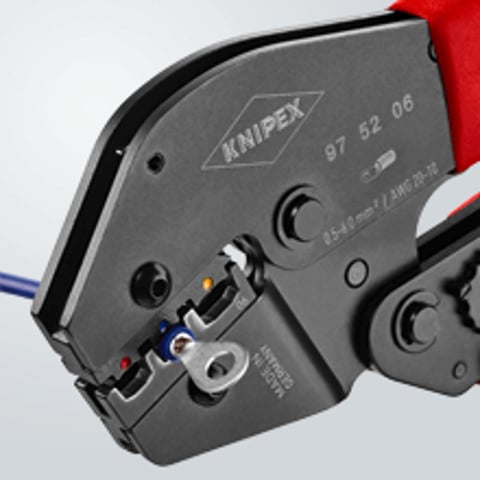

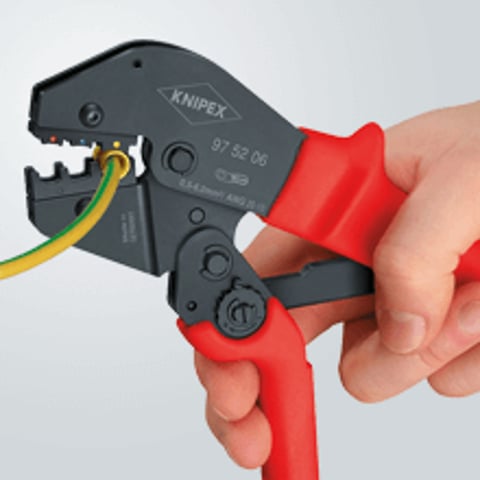

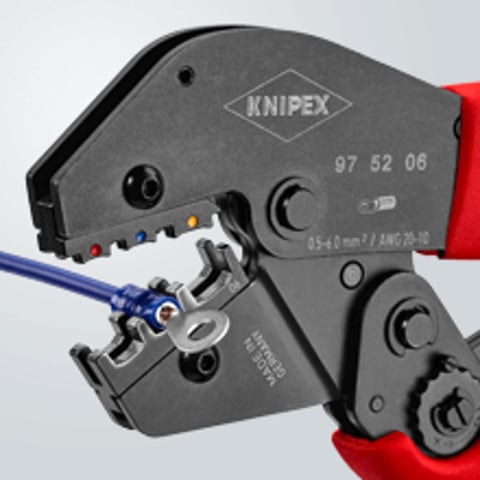

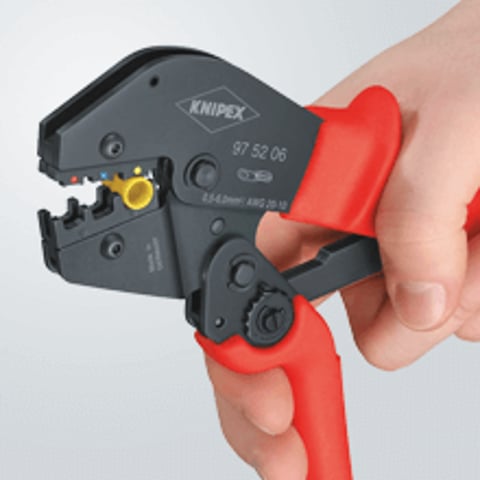

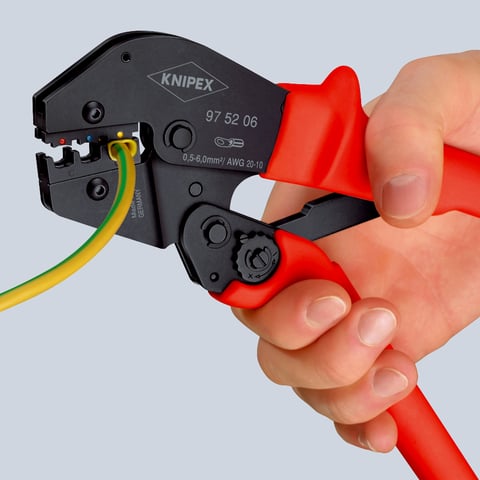

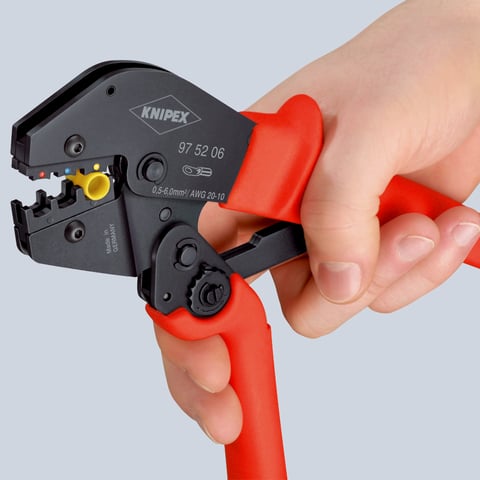

Je nach Anwendung wird ein isolierter Kabelschuh, Steckverbinder oder Stoßverbinder in das entsprechende Präzisions-Crimpnest eingelegt. Der untere Zangenschenkel wird mit zwei Fingern herangezogen, bis beide Backen auf dem zu vercrimpenden Verbinder aufliegen. So wird dieser im Crimpprofil fixiert. Nach dem Einführen des abisolierten Kabels wird der Crimpvorgang ausgeführt. Die Knipex 97 52 06 ist für viele Jahre im Einsatz ausgelegt. Die hohen Knipex Qualitätsstandards und die Materialwahl von Chrom-Vanadin-Elektrostahl in Sondergüte garantieren dafür, dass alle Qualitäten dieser Crimpzange für diese lange Zeit erhalten bleiben.

Brief overview

Besonders anwender-freundliche Hebel-Crimpzange

Für isolierte Kabelschuhe, Steckverbinder und Stoßverbinder mit 0,5 – 6,0 mm² Kapazität

Langer Hebelarm für Ein- und Zweihandbedienung

Kniehebelsystem für hohe Effizienz

Zwangssperre (entriegelbar) löst erst bei Erreichen des optimalen Crimpdrucks aus

Gleichbleibend hohe Crimpqualität dank Crimpdruck-Kalibrierung (nachjustierbar)

Fertigung nach höchsten Standards für optimale Arbeitsergebnisse und lange Lebensdauer

Guter Halt in der Hand dank ergonomischer Griffform

Chrom-Vanadin-Elektrostahl in Sondergüte; ölgehärtet

Griffe mit rutschhemmenden Kunststoff-Hüllen

Länge 250 mm

Gewicht netto 565 g

Für Kalibrierungsanfragen wenden Sie sich bitte an unsere Tochterfirma RENNSTEIG WERKZEUGE GMBH unter folgendem Kontakt:



Herr Uwe Wagner

[email protected]

Tel.: 036847 441-59

Vertrieb Inland



Rennsteig Logo

www.rennsteig.com
