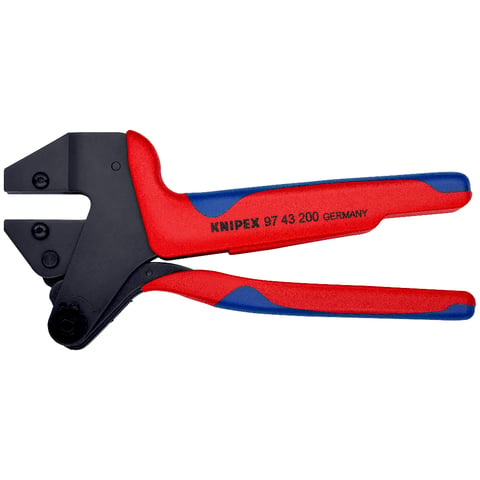

97 43 200 ACrimp-SystemzangeFür auswechselbare Crimpeinsätze
97 43 200 A

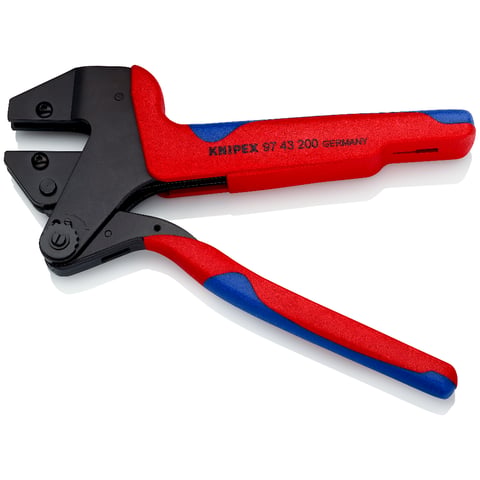

Crimp-Systemzange
Für auswechselbare Crimpeinsätze
- Nur ein Werkzeug für fast 1000 Crimpanwendungen: nutzbar mit allen Crimpeinsätzen und Positionierhilfen 97 49 XX
- Nahezu parallele Crimpbewegung
- Gleichbleibend hohe Crimpqualität durch Präzisionseinsätze und Zwangssperre (entriegelbar)

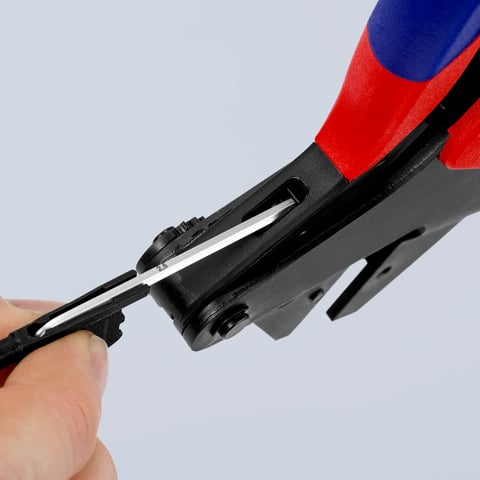

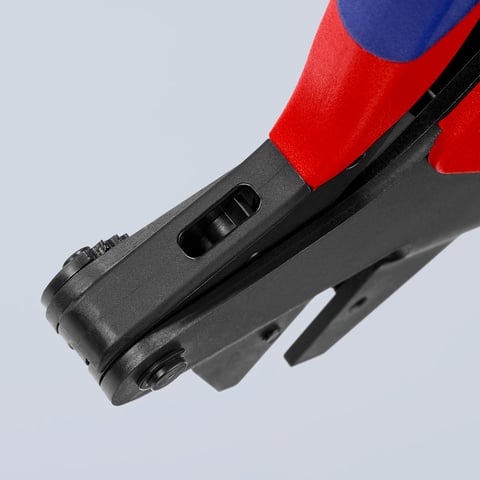

- Crimpdruck ist werkseitig präzise eingestellt (kalibriert), nachstellbar
- Kraftverstärkung durch Hebelübersetzung für ermüdungsarmes Arbeiten
- Ergonomisch geformte Griffe
- Verschiedene Positionierhilfen zur präzisen Lagebestimmung
- Crimpeinsätze für Anwendungen, die über das angebotene Sortiment hinausgehen, auf Anfrage
- Werkzeugkörper: Chrom-Vanadin-Elektrostahl in Sondergüte, ölgehärtet
- Zugelassene Verpressung nach UL in Verbindung mit den KNIPEX-Aderendhülsen 97 99 330 – 399

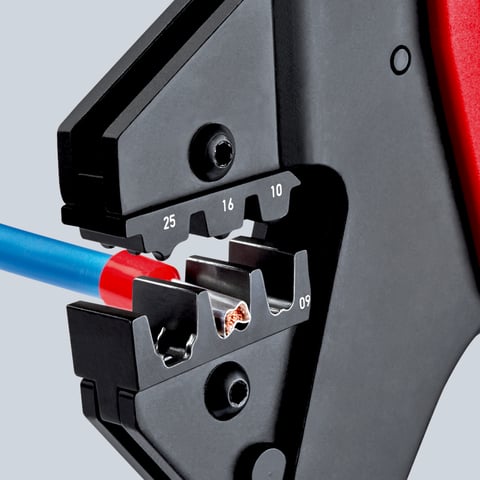

- Der Crimpeinsatz kann mittels zwei Schrauben einfach ausgewechselt werden. Bitte beachten Sie dazu die Bedienungsanleitung
- Zange ohne Crimpeinsatz, ohne Koffer
- Die Crimpeinsätze 97 49 xx der Crimp-Systemzange 97 43 200 sind nicht kompatibel mit der KNIPEX MultiCrimp 97 33 01/02
Technische Eigenschaften
Artikel-Nr.
97 43 200 A
EAN
4003773071587
Zange
brüniert
Kopf
brüniert
Griffe
mit Mehrkomponenten-Hüllen
Gewicht
574 g
Abmessungen
200 x 95 x 20 mm
REACH- Konformität
enthält SVHC
RoHS- Konformität
nicht anzuwenden
Für Kalibrierungsanfragen wenden Sie sich bitte an unsere Tochterfirma RENNSTEIG WERKZEUGE GMBH unter folgendem Kontakt:
Herr Uwe Wagner
Tel.: 036847 441-59
Vertrieb Inland
Dokumente
Passendes Zubehör
97 49 04
Crimpeinsatz Für unisolierte, offene Steckverbinder (2,8 + 4,8 mm Breite)
0,1 – 2,5 mm²
97 49 05
Crimpeinsatz Für unisolierte, offene Steckverbinder (4,8 + 6,3 mm Steckerbreite)
0,5 – 6,0 mm²

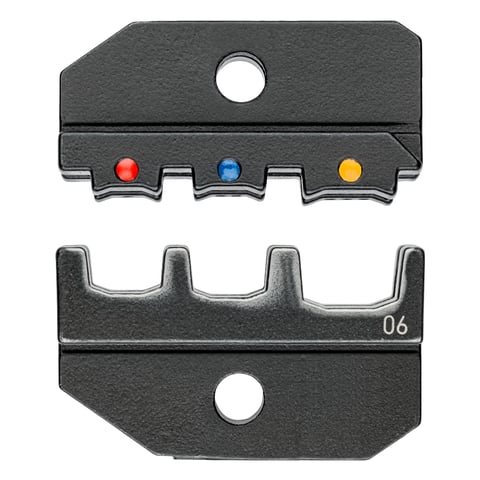

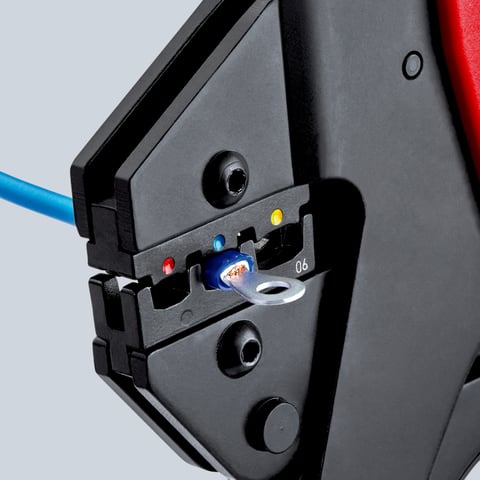

97 49 06
Crimpeinsatz Für isolierte Kabelschuhe + Steckverbinder
0,5 – 6,0 mm²
97 49 08
Crimpeinsatz Für isolierte + unisolierte Aderendhülsen
0,25 – 6,0 mm²
97 49 09
Crimpeinsatz Für Aderendhülsen
10 / 16 / 25 mm²
97 49 10
Crimpeinsatz Für unisolierte Rohr- und Quetschkabelschuhe sowie unisolierte Stoß- und Quetschverbinder nach DIN 46341
0,25 – 0,75 / 1,0 – 1,5 / 2,5 mm²
97 49 11
Crimpeinsatz Für unisolierte Kabelverbinder
4 / 6 / 10 mm²
97 49 14
Crimpeinsatz Für unisolierte Kabelverbinder
0,5 – 10 mm²
97 49 15
Crimpeinsatz Für Fahnenstecker und unisolierte offene Steckverbinder
1,0 – 2,5 + 1,0 – 6,0
97 49 15
Crimpeinsatz Für Fahnenstecker und unisolierte offene Steckverbinder
1,0 – 2,5 + 1,0 – 6,0
97 49 16
Crimpeinsatz Für isolierte Kabelschuhe und Kabelverbinder
10 / 16 mm²
97 49 18
Crimpeinsatz Für Twin-Aderendhülsen
2 x 6 / 2 x 10 / 2 x 16 mm²
97 49 18
Crimpeinsatz Für Twin-Aderendhülsen
2 x 6 / 2 x 10 / 2 x 16 mm²
97 49 19
Crimpeinsatz Für Aderendhülsen
35 / 50 mm²
97 49 20
Crimpeinsatz Für F-Stecker für TV- und Satellitenanschluss
Ø 9,6 / SW 8,4 + 8,1 mm
97 49 23
Crimpeinsatz Für unisolierte Kabelverbinder
16 / 25 mm²

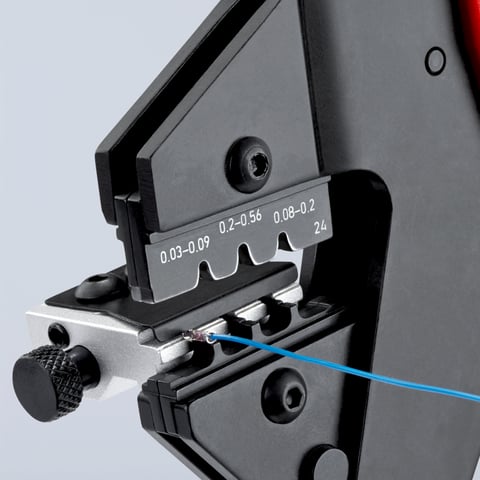

97 49 24
Crimpeinsatz Für D-Sub-Stecker
0,03 – 0,56 mm²
97 49 30
Crimpeinsatz Für unisolierte Stoßverbinder
1,5 – 4,0 mm²
97 49 35
Crimpeinsatz Für Zündkerzenstecker und Verteiler
1,0 mm²
97 49 40
Crimpeinsatz Für Koaxial-Verbinder
RG 58 / 59 / 62 / 71 / 223
97 49 40
Crimpeinsatz Für Koaxial-Verbinder
RG 58 / 59 / 62 / 71 / 223
97 49 44
Crimpeinsatz Phoenix-Contact Modulstecker
0,14 – 1,5 mm²
97 49 50
Crimpeinsatz Für Koaxial-Verbinder/Auto-Telefon
RG 58 / 174 / 188 / 316
97 49 50
Crimpeinsatz Für Koaxial-Verbinder/Auto-Telefon
RG 58 / 174 / 188 / 316

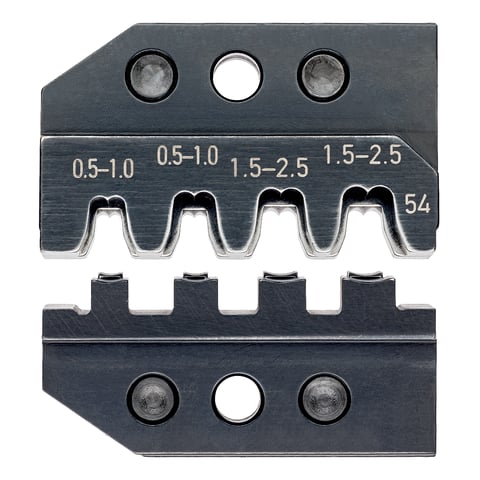

97 49 54
Crimpeinsatz Für Junior Power Timer
0,5 – 2,5 mm²
97 49 54
Crimpeinsatz Für Junior Power Timer
0,5 – 2,5 mm²
97 49 60
Crimpeinsatz Für gedrehte Kontakte (HTS + Harting)
0,14 – 4,0 mm²
97 49 60
Crimpeinsatz Für gedrehte Kontakte (HTS + Harting)
0,14 – 4,0 mm²
97 49 61
Crimpeinsatz Für gedrehte Kontakte (Harting)
1,5 / 2,5 / 4 / 6 mm²
97 49 62
Crimpeinsatz Für Solar-Steckverbinder (Huber + Suhner)
2,5 + 4,0 mm²
97 49 63
Crimpeinsatz Für Solar-Steckverbinder (Huber + Suhner)
4,0 + 6,0 mm²
97 49 64
Crimpeinsatz Für ABS-Stecker
1,0 – 6,0 mm²
97 49 64
Crimpeinsatz Für ABS-Stecker
1,0 – 6,0 mm²
97 49 65
Crimpeinsatz Für Solar-Steckverbinder MC3 (Multi-Contact)
2,5 – 6,0 mm²
97 49 66
Crimpeinsatz Für Solar-Steckverbinder MC4 (Multi-Contact) & MC4 EVO2 2,5/4/6 mm²
2,5 – 6,0 mm²
97 49 67
Crimpeinsatz Für Solar-Steckverbinder SunCon (Hirschmann)
2,5 – 6,0 mm²
97 49 68
Crimpeinsatz Solarlok® HVT-C von Tyco Electronics
1,5 – 6,0 mm²
97 49 68
Crimpeinsatz Solarlok® HVT-C von Tyco Electronics
1,5 – 6,0 mm²
97 49 70
Crimpeinsatz Für Westernstecker
RJ 10 / 11 / 12 / 45
97 49 70
Crimpeinsatz Für Westernstecker
RJ 10 / 11 / 12 / 45
97 49 71
Crimpeinsatz Für Solar-Steckverbinder MC4 (Multi-Contact)
4,0 – 10,0 mm²
97 49 71
Crimpeinsatz Für Solar-Steckverbinder MC4 (Multi-Contact)
4,0 – 10,0 mm²
97 49 74
Crimpeinsatz Für ungeschirmte Molex-Stecker
RJ 12 / 45
97 49 74
Crimpeinsatz Für ungeschirmte Molex-Stecker
RJ 12 / 45
97 49 76
Crimpeinsatz Für geschirmte Stewart-Stecker
97 49 81
Crimpeinsatz Für Harting-Stecker für Lichtwellenleiter
SW 3,0 / Ø 3,5 mm
97 49 82
Crimpeinsatz Für Telegärtner-Stecker für Lichtwellenleiter
SW 3,25 / Ø 3,6 mm
97 49 83
Crimpeinsatz Für FSMA-, ST-, SC-, STSC/K-Stecker
SW 3,65 / Ø 4,3 mm
97 49 84
Crimpeinsatz Für Huber/Suhner-Stecker für Lichtwellenleiter
SW 3,8 / Ø 4,5 mm
97 49 87
Crimpeinsatz Für FSMA-, ST- und MIC-Stecker für Lichtwellenleiter
SW 8,7 / Ø 9,5 mm
97 49 65 1
Positionierhilfe für 97 49 65 (Solar-Steckverbinder MC3)
97 49 66 1
Positionierhilfe für 97 49 66 (Solar-Steckverbinder MC4)
97 49 68 1
Positionierhilfe für 97 49 68 (Solar-Steckverbinder Solarlok)
97 49 90
Positionierhilfe für 97 49 60 (HTS + Harting)
97 49 93
Positionierhilfe für 97 49 24 (D-Sub-Stecker)
97 49 94
Positionierhilfe für 97 49 04 / 97 52 04 / 97 52 34
97 49 95
Positionierhilfe für 97 49 05 / 97 52 05 / 97 52 35
97 49 91
Positionierhilfe für 97 49 61 (Harting)
97 49 06 PI
Crimpeinsatz Für isolierte PIDG-Verbinder
0,5 – 6,0 mm²
97 49 21
Crimpeinsatz Für isolierte und nicht-isolierte Verbinder
0,1 - 0,5 mm²
