KNIPEX
Quality — Made in Germany

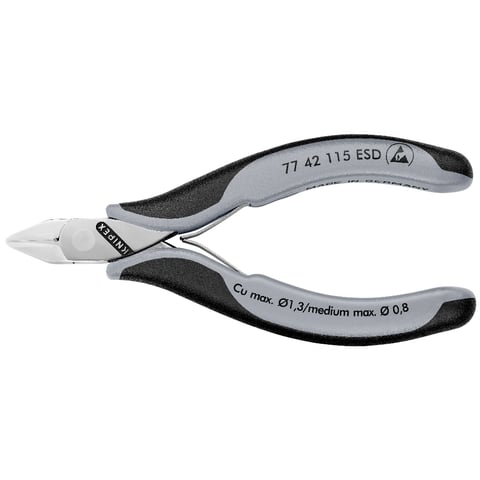

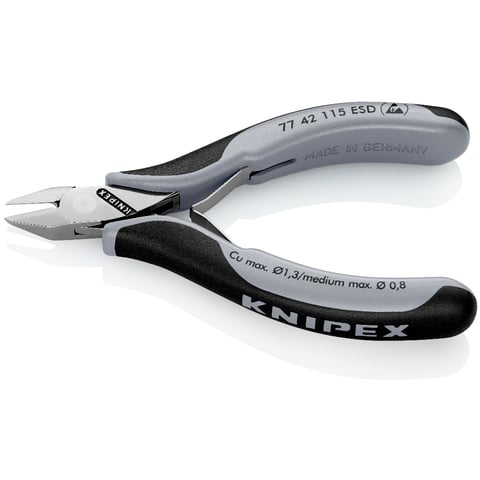

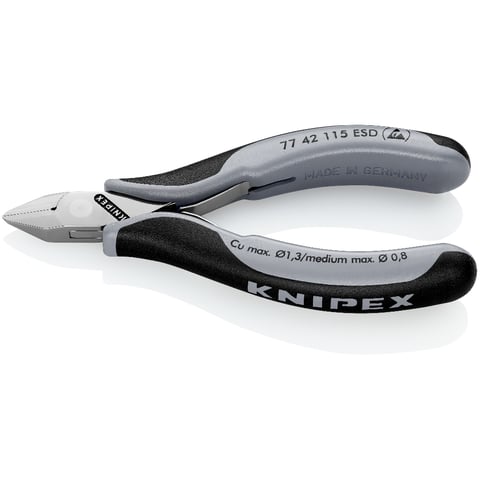

77 42 115 ESD
Elektronik-Seitenschneider ESD
Mit durchgestecktem Gelenk

  • Robuste, belastungsoptimierte Konstruktion mit durchgestecktem und spielfreiem Gelenk
  • Schlanke, zum Zangenkopf hochgezogene Hüllen für feines und komfortables Greifen zwischen Daumen und Zeigefinger
  • Geringer Kraftaufwand durch hohe Übersetzung
  • Belastungsoptimierte Formgebung für ein direkteres Arbeitsgefühl
  • Reibungsarme Doppelfeder für ein sanftes und gleichmäßiges Öffnen
  • Die Spiegelpolitur bietet in Verbindung mit einem feinen Ölfilm einen guten Rostschutz – keine Störungen im Schaltkreis durch abblätternde Chromteile
  • Schneiden zusätzlich lasergehärtet, Schneidenhärte ca. 62 HRC

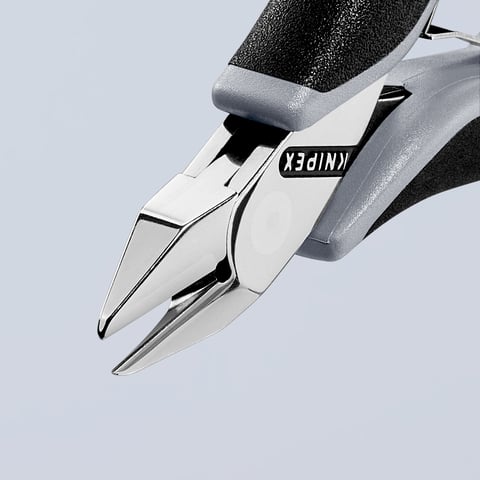

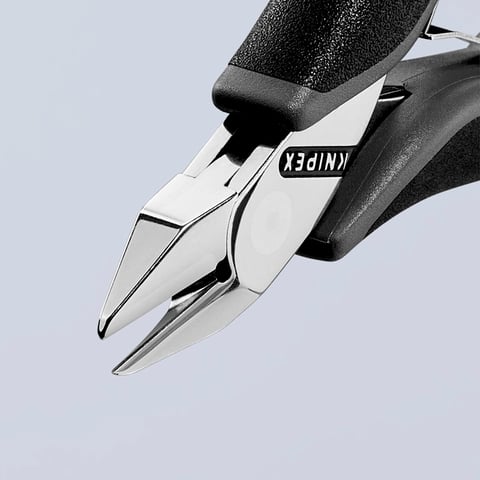

  • Spitzer Kopf, ohne Facette
Technische Eigenschaften
Artikel-Nr.
77 42 115 ESD
EAN
4003773031901
Kopf
spiegelpoliert
Griffe
mit Mehrkomponenten-Hüllen
Gewicht
70 g
Abmessungen
115 x 54 x 17 mm
Norm
DIN ISO 9654 DIN EN 61 340-5
REACH- Konformität
enthält keine SVHC
RoHS- Konformität
nicht anzuwenden
Schneidwerte mittelharter Draht (Durchmesser) Schneidwerte mittelharter Draht (Durchmesser)
Ø 0,8 mm
Schneidwerte harter Draht (Durchmesser) Schneidwerte harter Draht (Durchmesser)
Ø 0,0
Schneidwerte Pianodraht (Durchmesser) Schneidwerte Pianodraht (Durchmesser)
Ø 0,0
Backenlänge (B)
14 mm
Backendicke (am Gelenk) (D)
7 mm
Kopfbreite (A)
11 mm
Schneidenlänge mm (C)
0,0
ESD
ja

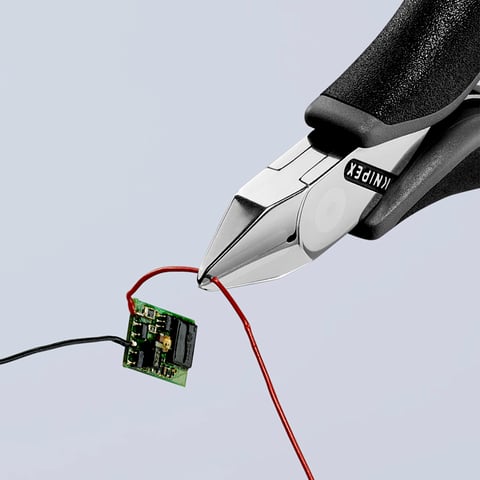

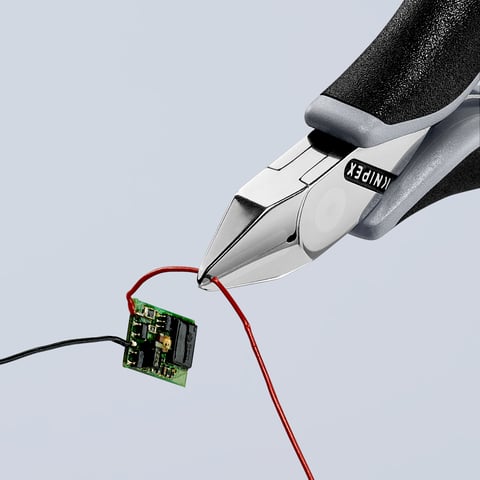

Feine Drähte und Kabel präzise schneiden – weichen Draht auch bis Ø 1,3 mm

Feinfühliges Schneiden; auch flächengleiches Trennen möglich

Im Unterschied zu Seitenschneidern für die Hausinstallation ist dieser Elektronik-Seitenschneider von Knipex ein echtes Feinwerkzeug. Er ist mit 115 mm Länge und 78 g Gewicht ausgesprochen kompakt und leicht: ideal für beengte Platzverhältnisse z. B. auf Leiterplatten oder bei Arbeiten an feinmechanischen Konstruktionen. Mit der Schneidenhärte von ca. 57 HRC schneidet er weichen Draht bis Ø 1,3 mm. Die starke Hebelwirkung und der vergleichsweise geringe Kraftaufwand beim Schneiden sind durch den kurzen Zangenkopf bedingt. Für die Kraftentfaltung an den Schneiden und die Dosierung der Handkraft ergeben sich somit ausgezeichnete Bedingungen. Bauartbedingt ist der Elektronik-Seitenschneider 77 42 115 ESD nicht für harten, sondern nur für weichen und mittelharten Draht geeignet. Da die Schneiden keine Facette haben, ist auch flächengleiches Trennen möglich.

Durchgestecktes, spielfreies Gelenk. Hohe Schnittqualität und lange Haltbarkeit

Das Gelenk des Elektronik-Seitenschneiders Knipex 77 42 115 ESD ist durchgesteckt. Was sind die Vorteile durchgesteckter Gelenke? Bei durchgesteckten Gelenken wird der innere Zangenschenkel durch zwei großflächige Lagerflächen im äußeren Zangenschenkel beidseitig geführt. Kippbewegungen, wie sie bei aufgelegten Zangengelenken auftreten, werden dadurch vermieden. Die Niete werden nur auf Scherung, nicht aber auf Biegung belastet. Dies führt unter anderem zu der hohen Qualität der Schneidvorgänge und der langen Lebensdauer, für die Knipex bekannt ist. Die Schneiden sind zusätzlich zur Ölhärtung der gesamten Zange induktiv auf ca. 57 HRC gehärtet. Zur Unterstützung des sanften und gleichmäßigen Öffnens der Zange nach dem Schneidvorgang ist eine reibungsarme Doppelfeder integriert.

ESD-Schutz vor unkontrollierter elektrostatischer Entladung; Sicherheitsrostschutz

Besonders in der Elektronik sind plötzliche Entladungen infolge elektrostatischer Ladungsunterschiede gefürchtet. Der Elektronik-Seitenschneider Knipex 77 42 115 ESD leitet elektrostatische Energie gleichmäßig und kontrolliert über die Griffe ab. Die Griffe dieses Seitenschneiders sind leitfähig – also nicht spannungsisolierend. Dadurch wird der langsame und somit ungefährliche Ladungsausgleich möglich. Auch der Rostschutz ist für empfindliche Elektronikkomponenten unbedenklich. Der Elektronik-Seitenschneider Knipex 77 42 115 ESD erhält statt einer Verchromung eine Spiegelpolitur und einen feinen Ölfilm zum Schutz vor Korrosion. Daher können keine Chromteile abplatzen und auf Leiterplatten fallen. Die Spiegelpolitur schützt die Zange in Verbindung mit einem feinen Ölfilm für den Werkstattbetrieb völlig ausreichend vor Korrosion, wenn der Ölfilm gelegentlich erneuert wird.

Brief overview

Kompakter Seitenschneider für feine Schneidarbeiten z. B. in Elektronik und Feinmechanik

Schneidwerte: mittelharter Draht Ø 0,8 mm, weicher Draht Ø 0,3 – 1,3 mm

Durchgestecktes Gelenk

Spiegelpolitur plus feiner Ölfilm bieten Schutz vor Rost

Spezial-Werkzeugstahl in Sondergüte, geschmiedet, mehrstufig ölgehärtet

Schneiden zusätzlich induktiv gehärtet, Schneidenhärte ca. 57 HRC

Griffe mit ESD Mehrkomponenten-Hüllen, elektrostatisch ableitend

Länge 115 mm

Gewicht netto 78 g

Elektronik-Seitenschneider von Knipex – Präzision für Elektronik u. Feinmechanik

Knipex bietet ein umfangreiches Sortiment von durchgesteckten Elektronik-Seitenschneidern für Anwendungen in der Elektronik und der Feinmechanik. Sie zeichnen sich durch hohe Präzision und Funktionalität aus – und die schon lange sprichwörtliche Knipex-Haltbarkeit.

Wer täglich professionell und viel mit Werkzeug arbeitet, erwartet eine Qualität, die leichtes und sicheres Arbeiten ermöglicht und viele harte Einsatzjahre hält. Durchgesteckte Knipex-Elektronik-Seitenschneider werden aus Spezial-Werkzeugstahl in Sondergüte geschmiedet, sorgfältig bearbeitet und materialschonend wärmebehandelt.

In jeder Zange von Knipex stecken über 130 Jahre Spezialisten-Know-How.
