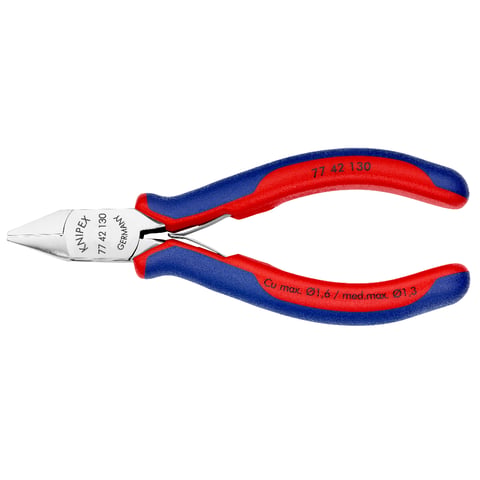

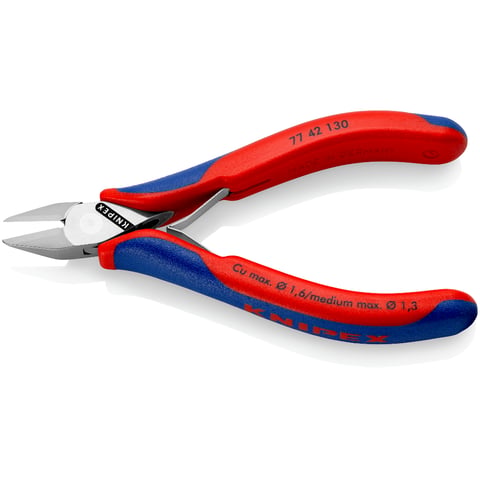

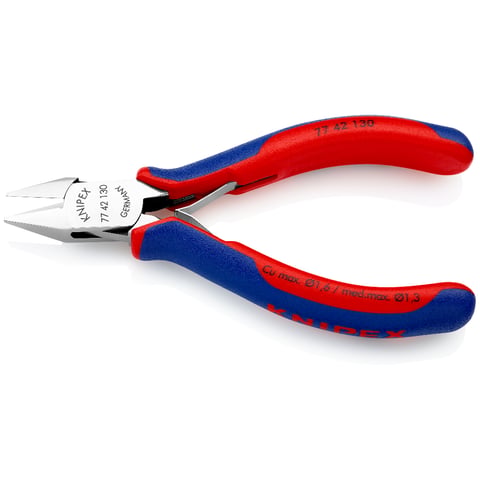

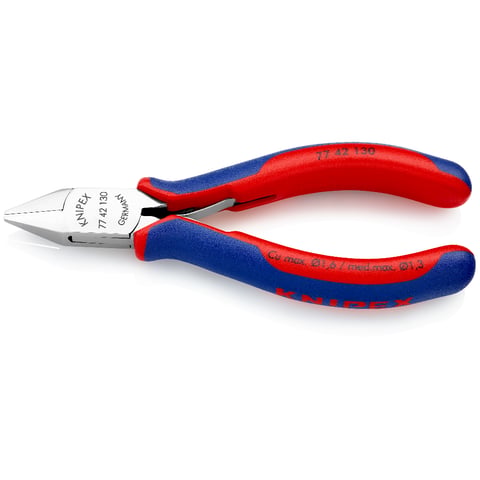

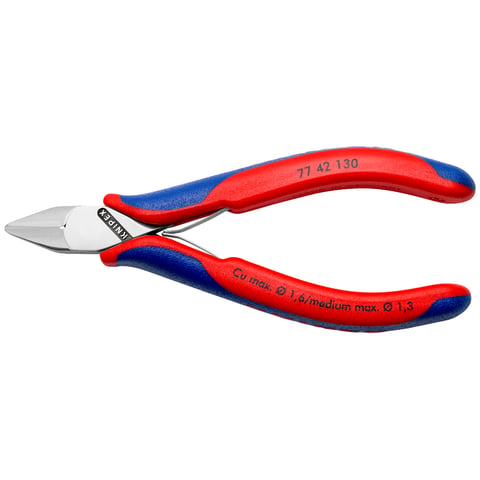

KNIPEX 77 42 130 Elektronik-Seitenschneider
KNIPEX 77 42 130 Elektronik-Seitenschneider
KNIPEX 77 42 130 Elektronik-Seitenschneider
KNIPEX 77 42 130 Elektronik-Seitenschneider
KNIPEX 77 42 130 Elektronik-Seitenschneider
KNIPEX 77 42 130 Elektronik-Seitenschneider

77 42 130
Elektronik-Seitenschneider
Mit durchgestecktem Gelenk

  • Robuste, belastungsoptimierte Konstruktion mit durchgestecktem und spielfreiem Gelenk

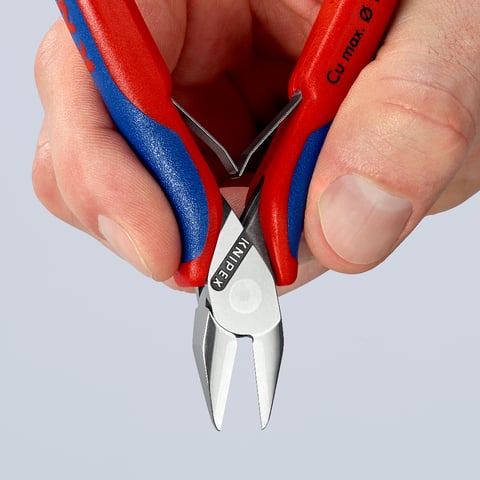

  • Schlanke, zum Zangenkopf hochgezogene Hüllen für feines und komfortables Greifen zwischen Daumen und Zeigefinger
  • Geringer Kraftaufwand durch hohe Übersetzung
  • Belastungsoptimierte Formgebung für ein direkteres Arbeitsgefühl
  • Reibungsarme Doppelfeder für ein sanftes und gleichmäßiges Öffnen
  • Die Spiegelpolitur bietet in Verbindung mit einem feinen Ölfilm einen guten Rostschutz – keine Störungen im Schaltkreis durch abblätternde Chromteile
  • Schneiden zusätzlich lasergehärtet, Schneidenhärte ca. 62 HRC
  • Spitzer Kopf, ohne Facette
Technische Eigenschaften
Artikel-Nr.
77 42 130
EAN
4003773018773
Kopf
spiegelpoliert
Griffe
mit Mehrkomponenten-Hüllen
Gewicht
81 g
Abmessungen
130 x 61 x 18 mm
Norm
DIN ISO 9654
REACH- Konformität
enthält keine SVHC
RoHS- Konformität
nicht anzuwenden
Schneidwerte mittelharter Draht (Durchmesser) Schneidwerte mittelharter Draht (Durchmesser)
Ø 1,3 mm
Schneidwerte harter Draht (Durchmesser) Schneidwerte harter Draht (Durchmesser)
Ø 0,0
Schneidwerte Pianodraht (Durchmesser) Schneidwerte Pianodraht (Durchmesser)
Ø 0,0
Backenlänge (B)
16,2 mm
Backendicke (am Gelenk) (D)
8,5 mm
Kopfbreite (A)
13 mm
Schneidenlänge mm (C)
0,0

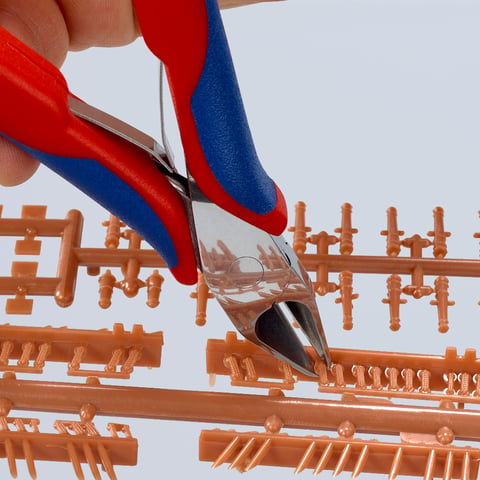

Feine Drähte und Kabel präzise schneiden – weichen Draht auch bis Ø 1,6 mm

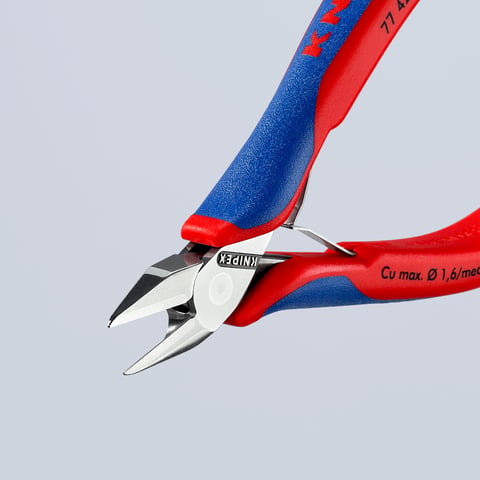

Spitzer Kopf, Schneiden ohne Facette. Auch flächengleiches Trennen möglich

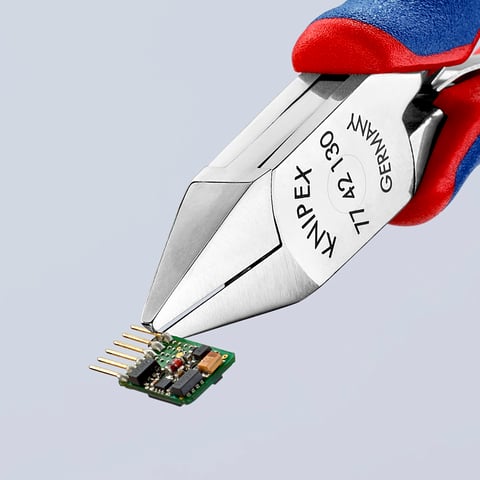

Anders als ein Seitenschneider für die Hausinstallation ist der Elektronik-Seitenschneider 77 42 130 ein echtes Feinwerkzeug. Er ist mit 130 mm Länge und 122 g Gewicht ausgesprochen kompakt und leicht: ideal für beengte Platzverhältnisse, wie sie z. B. auf Leiterplatten und bei Arbeiten an feinmechanischen Konstruktionen gegeben sind. Mit der Schneidenhärte von ca. 57 HRC schneidet er weichen Draht bis Ø 1,6 mm. Bedingt durch den kurzen Zangenkopf ergibt sich eine starke Hebelwirkung. Für die Kraftentfaltung an den Schneiden und die Dosierung der Handkraft sind daher ausgezeichnete Bedingungen gegeben. Bauartbedingt ist der Elektronik-Seitenschneider 77 42 130 ausschließlich für weichen und mittelharten Draht geeignet. Da die Schneiden keine Facette haben, ist auch flächengleiches Trennen möglich.

Durchgestecktes, spielfreies Gelenk für hohe Schnittqualität und lange Haltbarkeit

Das Gelenk des Elektronik-Seitenschneiders Knipex 77 42 130 ist durchgesteckt. Diese Bauweise, bei der der innere Zangenschenkel durch zwei großflächige Lagerflächen im äußeren Zangenschenkel beidseitig geführt wird, hat mehrere Vorteile. Stabilität: Kippbewegungen, wie sie bei aufgelegten Zangengelenken auftreten, werden dadurch vermieden. Außerdem ist das Gelenk leichtgängig und spielfrei. Die Niete werden nur auf Scherung, nicht aber auf Biegung belastet. Dies führt zu einer hohen Qualität der Schneidvorgänge und zu langer Lebensdauer der Zange. Die Schneiden sind zusätzlich zur Ölhärtung der gesamten Zange induktiv auf ca. 57 HRC gehärtet. Ergonomisch vorteilhaft ist die reibungsarme Doppelfeder, die das sanfte und gleichmäßige Öffnen nach dem Schneidvorgang unterstützt.

Hohe Knipex-Qualitätsstandards und Sicherheitsrostschutz

Der Elektronik-Seitenschneider Knipex 77 42 130 erfüllt dank exzellenter Verarbeitung in jeder Hinsicht die hohen Anforderungen an Präzision, Funktion und Zuverlässigkeit in der Elektronik und der Feinmechanik. Auch aus Sicherheitsgründen ist dieser mit großer Sorgfalt fürs Detail gefertigte, geschmiedete und ölgehärtete Seitenschneider ideal für sensible Umgebungen in der Elektronik, z. B. bei Arbeiten an Leiterplatten. Es gibt beim Elektronik-Seitenschneider Knipex 77 42 130 kein Chromteilchen, das abplatzen und Schaltkreise stören könnte, denn er ist nicht verchromt. Statt einer Verchromung erhält die Zange zum Schutz vor Korrosion eine Spiegelpolitur. In Verbindung mit einem feinen Ölfilm ist diese Art des Rostschutzes im Werkstattbetrieb bei gelegentlichem Nachölen der Oberfläche völlig ausreichend.

Brief overview

Kompakter Seitenschneider für feine Schneidarbeiten z. B. in Elektronik und Feinmechanik

Schneidwerte: mittelharter Draht Ø 1,3 mm, weicher Draht Ø 0,3 – 1,6 mm

Durchgestecktes Gelenk

Spiegelpolitur plus feiner Ölfilm bieten Schutz vor Rost

Spezial-Werkzeugstahl in Sondergüte, geschmiedet, mehrstufig ölgehärtet

Schneiden zusätzlich induktiv gehärtet, Schneidenhärte ca. 57 HRC

Griffe mit rutschhemmendem Kunststoff überzogen

Länge 130 mm

Gewicht netto 122 g

Elektronik-Seitenschneider von Knipex – Präzision für Elektronik u. Feinmechanik

Knipex bietet ein umfangreiches Sortiment von durchgesteckten Elektronik-Seitenschneidern für Anwendungen in der Elektronik und der Feinmechanik. Sie zeichnen sich durch hohe Präzision und Funktionalität aus – und die schon lange sprichwörtliche Knipex-Haltbarkeit.

Wer täglich professionell und viel mit Werkzeug arbeitet, erwartet eine Qualität, die leichtes und sicheres Arbeiten ermöglicht und viele harte Einsatzjahre hält. Durchgesteckte Knipex-Elektronik-Seitenschneider werden aus Spezial-Werkzeugstahl in Sondergüte geschmiedet, sorgfältig bearbeitet und materialschonend wärmebehandelt.

In jeder Zange von Knipex stecken über 130 Jahre Spezialisten-Know-How.
